Пневмозаглушки ОРКО

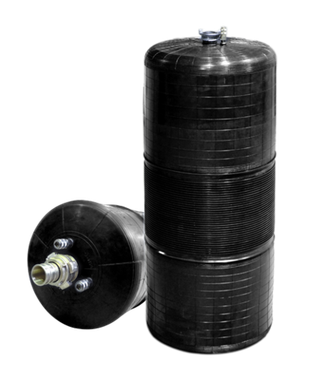

ОРКО — российский производитель пневматических заглушек для перекрытия трубопроводов: канализационных, водопроводных, тепловых сетей, нефте- и нефтепродуктопроводов. Заглушка представляет собой полую цилиндрическую оболочку из высокопрочной резинокордной ткани: её вводят в трубу через открытую торцевую часть или вырезанное операционное отверстие, накачивают сжатым воздухом — и оболочка распирается, герметично перекрывая сечение изнутри. Диапазон перекрываемых труб — от 40 до 1300 мм, рабочее давление воздуха в оболочке — до 4 бар (0,4 МПа), допустимый подпор жидкости — до 2 бар, рабочие температуры — от −30 до +40 °C. Резинокордная ткань эластична, морозостойка и устойчива к агрессивным средам стоков, вентиль, скоба и проушина выполнены из стали с коррозионностойким покрытием или нержавейки.

Типовые задачи: аварийное перекрытие участка при ремонте, локализация воды при замене задвижек и арматуры, пусконаладочные работы, опрессовка и гидравлические испытания на герметичность, промывка и прочистка труб от засоров. Конструктив у моделей разный: глухие ПЗУ для полного перекрытия, обводные ППН и проходные ПЗК с каналом, через который можно перекачивать среду или подавать воду, минуя ремонтируемый участок.

Как пользоваться

1. Подбор размера. Диапазон диаметров заглушки должен накрывать внутренний диаметр трубы. Между оболочкой и стенкой остаётся зазор — за счёт накачки оболочка занимает всё сечение.
2. Установка. Заглушку вводят в трубу через открытый торец или боковое окно (его вырезают под габарит оболочки в спущенном состоянии). У моделей с проушиной заглушка фиксируется в трубе тросом — это страховка при стравливании воздуха.
3. Накачка. Оболочку заполняют сжатым воздухом от компрессора или узла подачи воздуха через вентиль. Давление контролируют по манометру — превышать рабочее давление оболочки нельзя. Важно: накачивать заглушку вне трубопровода запрещено.
4. Работа. Перекрытый участок удерживает подпор до 2 бар (у коммунальной серии — до 0,5 бар при диаметре 150 мм). Если за заглушкой скопилась вода, её стравливают через отвод — для этого у части моделей есть штуцер или канал.
5. Демонтаж. Обязательно стравить воздух из оболочки и убедиться, что подпора в трубе нет, только после этого извлекать заглушку.
6. Хранение. Оболочку освобождают от влаги, укладывают без перегибов, вдали от солнца и ГСМ.

Техника безопасности: не накачивать вне трубы, не превышать рабочее давление в оболочке, при работе на нефтепроводах использовать только исполнение «М» — применение КМВ на нефти и нефтепродуктах запрещено.

Классификация по характеристикам

По типу конструкции:

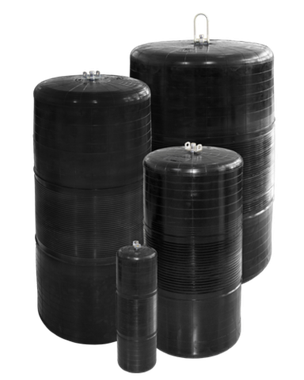

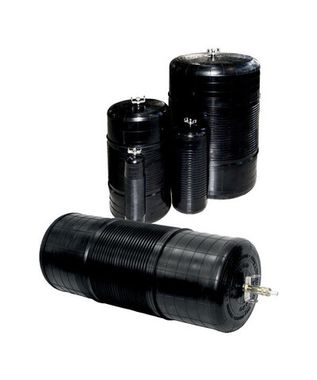

• Глухие ПЗУ — перекрывают сечение полностью. Размерный ряд: ПЗУ-04 (40–70 мм), ПЗУ-09 (90–180), ПЗУ-1 (100–200), ПЗУ-1А (140–250), ПЗУ-2 (200–400), ПЗУ-2А (300–500), ПЗУ-3 (380–600), ПЗУ-3А (500–800), ПЗУ-4 (600–800), ПЗУ-4/5 (600–1000), ПЗУ-5 (800–1200), ПЗУ-5А (800–1300).

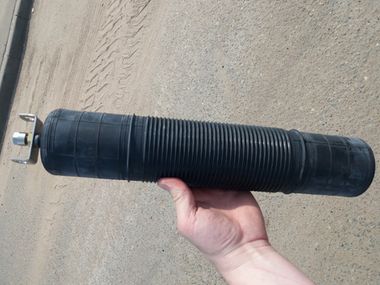

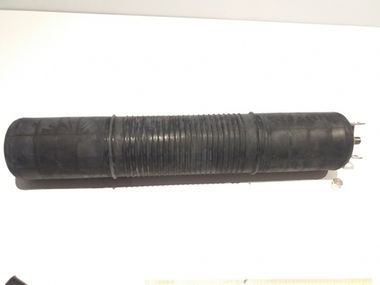

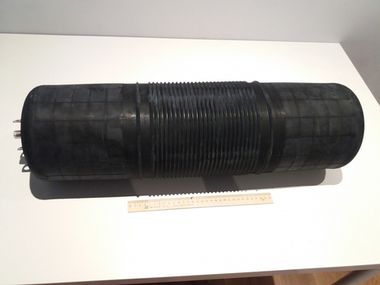

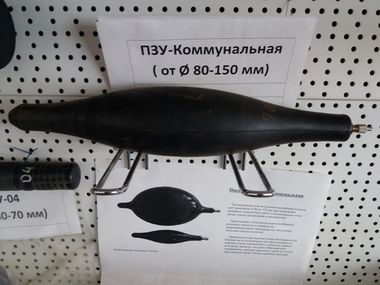

• Коммунальная серия — веретенообразная оболочка с клапаном для аварийных работ в коммунальных сетях жилых домов и предприятий (80–150 мм).

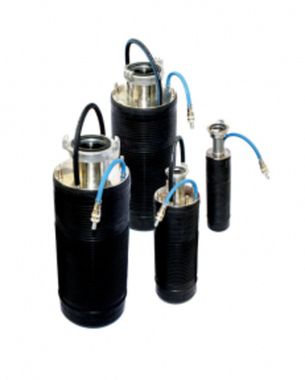

• Обводные ППН — с байпасным каналом: ремонт участка идёт без останова подачи, среда проходит через канал заглушки. ППН-1 (100–200 мм), ППН-2АМ (175–300), ППН-2М (250–500), ППН-3М (380–700).

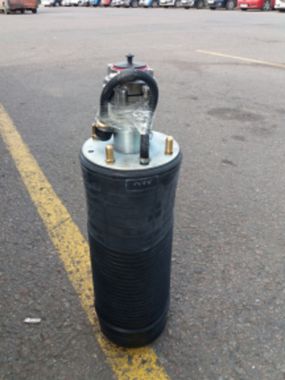

• Контрольные ПЗК — для опрессовки и испытаний на герметичность: сквозной канал и патрубок под рукав для подачи воды/воздуха и отвода среды, штуцер для манометра. ПЗК-3 (380–600 мм, опрессовка до 1,5 бар, 22 кг), ПЗК-4/5 (600–1000 мм, 55 кг).

По исполнению оболочки:

• Н — немаслобензостойкая резина, для воды и стоков: ПЗУ-04 Н…ПЗУ-5А Н.
• КМН — маслобензостойкая резина с муфтой «рапид» и стальным кронштейном, для напорных сетей с нефтепродуктами в стоках.
• КМВ — усиленное маслобензостойкое исполнение с вентильным узлом повышенной прочности.
• МН — исполнение «М» для нефтепроводов и нефтепродуктопроводов: ПЗУ-04 МН…ПЗУ-4/5 МН. На нефти применяются только они.

По монтажу: установка через открытый торец трубы или через вырезанное операционное отверстие; проушина фиксации — у моделей от ПЗУ-2 и выше.

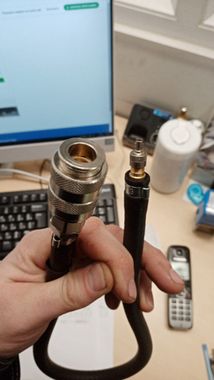

По комплектации: заглушки с штуцером и вентилем для компрессора, узел подачи воздуха с контролем давления, переходники «рапид» под автомобильный насос — если компрессора на объекте нет, перекрытие делается насосом.

Каталог по брендам

ОРКО (Россия) — единственный бренд категории и профильный завод: производство пневмозаглушек и пневмодомкратов по ТУ 22.19.73-010-51625598-2019, сертификация ISO 9001:2015. В каталоге сайта представлена полная линейка: глухие ПЗУ в исполнениях Н, КМН, КМВ и МН от 40 до 1300 мм; коммунальная серия для сетей ЖКХ; обводные ППН с байпасом; контрольные ПЗК-3 и ПЗК-4/5 для опрессовки; узлы подачи воздуха и переходники. К каждому изделию прилагаются инструкции, журналы эксплуатации и требования безопасности — заводская документация, а не самодеятельная сертификация.

Как выбрать

1. Диаметр трубы. Главная ошибка — брать заглушку «впритык» по минимуму диапазона: оболочка в спущенном состоянии уже диаметра трубы и её нужно завести внутрь. Берите размер, где ваш диаметр ближе к середине диапазона модели.

2. Среда. Вода и стоки — исполнение Н или коммунальная серия. Сточные с нефтепродуктами и напорные магистрали — КМН или КМВ. Нефть и нефтепродуктопроводы — только МН: другие исполнения на нефти запрещены производителем.

3. Задача. Полное перекрытие — глухая ПЗУ. Ремонт без останова подачи — обводная ППН с байпасом. Испытания и опрессовка — ПЗК со штуцером под манометр и патрубком для подачи среды.

4. Подпор. Смотрите допустимое давление жидкости за заглушкой: у глухих ПЗУ — до 2 бар, у коммунальной серии — до 0,5 бар на максимальном диаметре. Если в трубе столб воды большой высоты — нужен подпор с запасом и фиксация заглушки проушиной.

5. Доступ к трубе. Открытый торец — любая модель. Труба без открытого конца — считается вырезка операционного отверстия под габарит спущенной оболочки: сравните длину и диаметр заглушки в исходном состоянии с возможностью монтажа.

6. Чем качать. От компрессора — быстро, через вентиль со штуцером. Без компрессора — переходник под автомобильный насос или узел подачи воздуха с контролем давления: для мелких диаметров этого достаточно.

7. Фиксация. На больших диаметрах (от ПЗУ-2 и выше) заглушка фиксируется в трубе проушиной — обязательно для работы с подпором и стравливанием воды.

Купить пневмозаглушку для труб — значит закрыть участок трубопровода без вскрытия и резки: эластичная оболочка вводится в трубу через открытый торец или операционное окно и накачивается воздухом, герметично перекрывая сечение изнутри. Пневматические заглушки ОРКО — российское производство с сертификацией ISO 9001:2015 и диапазоном труб от 40 до 1300 мм при рабочем давлении воздуха до 4 бар. Купить пневмозаглушку для канализации и водопровода стоит в исполнении Н или коммунальной серии: ПЗУ-04 Н (40–70 мм), ПЗУ-09 Н (90–180 мм), ПЗУ-1 Н (100–200 мм), ПЗУ-2 Н (200–400 мм), ПЗУ-3 Н (380–600 мм) — глухие перекрытия при ремонте сетей ЖКХ. Для магистралей с нефтепродуктами — маслобензостойкие исполнения КМН и КМВ с муфтой «рапид», а на нефтепроводах — только пневмозаглушки МН (ПЗУ-04 МН…ПЗУ-4/5 МН). Если подачу останавливать нельзя, берите обводную пневмозаглушку ППН: среда идёт через канал заглушки, а ремонтируемый участок остаётся сухим. Для испытаний труб на герметичность — контрольные заглушки ПЗК-3 и ПЗК-4/5 со штуцером под манометр и патрубком для подачи воды: опрессовка до 1,5 бар без сварки и фланцев. К любой заглушке добавьте узел подачи воздуха с контролем давления или переходник под автомобильный насос — комплект для работы в полевых условиях. Подберём пневмозаглушку под диаметр трубы, среду и давление подпора: консультация по телефону и в мессенджерах, доставка по России.
