Пневмозаглушки

Пневмозаглушки для труб: перекрытие трубопроводов без вскрытия

Пневмозаглушка — эластичный баллон, который вводят в трубопровод через люк, раструб или технологическое отверстие и накачивают воздухом: оболочка раздувается и герметично перекрывает сечение изнутри. Главное преимущество перед механическими пробками — монтаж без вскрытия трубы и без резки: доступ нужен только через смотровое окно. В категории — заглушки от 835 ₽ за шарообразную модель до промышленных ПЗУ для труб диаметром до 1400 мм, а также всё для их подключения и обслуживания.

Линейка серия коммунальных пневмозаглушек ПЗУ

Основу каталога занимает серия ПЗУ: пневмозаглушки с резинокордной оболочкой под конкретные диапазоны диаметров. Номенклатура простая: цифра в индексе — типоразмер, буквы — исполнение:

• базовые модели Н — изготовленны из простой резины. ПЗУ-04 (40–70 мм), ПЗУ-09 Н (90–180 мм), ПЗУ-1 Н (100–200 мм), ПЗУ-1А Н (140–250 мм), ПЗУ-2 Н (200–400 мм), ПЗУ-2А Н (300–500 мм), ПЗУ-3 Н (380–600 мм, 61 122 ₽), ПЗУ-3А Н (500–800 мм), ПЗУ-6 Н (800–1400 мм) — стандартное исполнение для воды и коммунальных сред, цены от 5 782 до 243 638 ₽;
• исполнение КМН — в маслобензостойком исполнении и муфтой «рапид»: ПЗУ-025КМ (27–40 мм), ПЗУ-065КМН (65–120 мм), ПЗУ-09КМН (90–180 мм), ПЗУ-1КМН, ПЗУ-1А КМН (140–250 мм), ПЗУ-2КМН, ПЗУ-2А КМН, ПЗУ-3КМН (380–600 мм), ПЗУ-3А КМН (500–800 мм) — для более жёстких условий и напорных участков;
• исполнение КМВ — в маслобензостойком исполнении и и воздушным шланом 2м: ПЗУ-09КМВ (90–180 мм), ПЗУ-1КМВ, ПЗУ-1А КМВ (140–250 мм), ПЗУ-2КМВ, ПЗУ-2А КМВ, ПЗУ-3КМВ (380–600 мм), ПЗУ-3А КМВ (500–800 мм) — для более жёстких условий и напорных участков;
• исполнение ППН — с байпасом (обводным каналом): ППН-1 (100-200мм), ППН-2АМ (175-300мм) ППН-2М (250-500мм) и ППН-3М (380-700мм) — позволяют пропускать среду через перекрытый участок, что критично при ремонте без полного останова системы;
• исполнение МН для нефтепроводов — ПЗУ-04 МН, ПЗУ-09 МН, ПЗУ-1 МН, ПЗУ-1А МН, ПЗУ-2 МН (200–350 мм) — материал оболочки устойчив к нефтепродуктам и химии, от 9 808 до 55 413 ₽; верхняя позиция серии

Отдельно в серии — ПЗУ-коммунальная (80–150 мм) для канализационных стояков и обводная пневмозаглушка ППН-1 (100–200 мм): совмещает перекрытие с организованным обводом транспортируемой среды.

Модели от ПЗУ-3А и выше — уже промышленный класс: масса заглушки 500–800 мм — 27 кг, оболочка длиной 1250 мм, монтаж и извлечение — через колодец тросом лебёдки. Рабочее давление воздуха в оболочке — 0,4 МПа (4 атм), допустимый подпор жидкости — до 0,2 МПа (2 атм) у ПЗУ-3А Н и до 0,15 МПа у ПЗУ-2.

Пневмозаглушки под давление 2,5 Бар и трубные заглушки

Вторая группа — универсальные заглушки с паспортным давлением перекрытия 2,5 Бар: диаметры 35–70, 50–100, 70–150, 100–200, 150–300, 200–400 и 300–600 мм, цены от 11 800 до 56 900 ₽. Старший типоразмер (300–600 мм) изготовлен из резины с двухслойным текстильным кордом, усилен по верху и дну и рассчитан на трубопроводы, где противодавление превышает возможности стандартных заглушек; рабочая температура — от −40 до +80 °C, крепление — болты с проушинами и быстроразъёмные соединения для накачивания.

Рядом — многоразмерные трубные заглушки давлением до 1,5 Бар (70–150 мм — 15 700 ₽, 150–300 мм — 24 900 ₽, 200–400 мм — 31 500 ₽, 300–600 мм — 51 800 ₽) и более прочная версия до 2,5 Бар (200–500 мм, 42 600 ₽). Многоразмерность удобна для бригад с разным парком труб: одна заглушка закрывает тройной диапазон диаметров.

Механические заглушки — без компрессора

Если на объекте нет источника воздуха, работают механические варианты:

• Заглушки стальные с резиновым уплотнителем (от 990 ₽) — простое перекрытие торца трубы;
• Заглушки стальные с проходным штоком (от 2 033 ₽) — с резьбовым штоком для затяжки и извлечения; в фильтрах — шесть типоразмеров под Д40–Д150 (37–172 мм);
• Шарообразные заглушки (от 835 ₽) — самые доступные в категории;
• Заглушки алюминиевые Huntingdon Fusion Techniques с проходным штоком (от 10 708 ₽) — лёгкая профессиональная механика для точных работ;
• Стальные заглушки Huntingdon (от 8 353 ₽) и пластиковые заглушки Huntingdon (от 4 511 ₽) — промышленная линейка для сварочных и тестовых задач.

Шары резиновые запорные ШРЗО

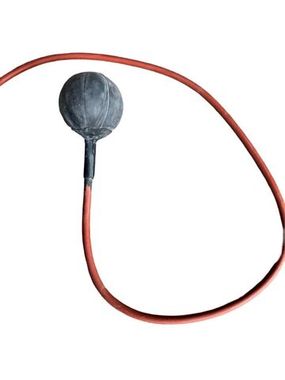

Отдельная группа — шары резиновые запорные одноразмерные ШРЗО: резиновые шары, которые вставляются в трубу и накачиваются до герметичного перекрытия. Полная линейка в каталоге — 12 типоразмеров: DN 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500 и 600 мм — покрытие от канализационных стояков до магистральных трубопроводов; стартовая цена — 4 672 ₽ за DN 50.

Конструктивно шары ШРЗО — искробезопасное решение: в конструкции нет металлических элементов. Применяются в ЖКХ и на промышленных сетях, где нужен быстрый перекрыв без металлической арматуры.

Оборудование для газопроводов

Заглушки для газопроводов ШРЗО (от 4 672 ₽) — исполнение для газовых магистралей: герметизация с поддержанием давления при ремонте и пусконаладке газовых сетей. Паспортное давление перекрытия — 0,003 МПа: серия рассчитана на низконапорные газопроводы, не на магистрали среднего и высокого давления. К этой группе относиться строго по регламенту газового хозяйства — работа на газопроводах ведётся только специализированными службами.

Комплектующие: без них пневмозаглушка не работает

• Рукав воздушный 10 м — для подключения заглушки к компрессору;

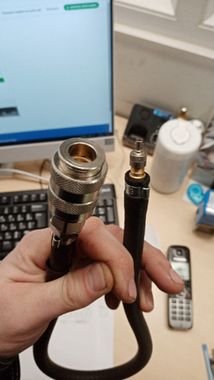

• Переходники для пневмозаглушек под автомобильный насос ( в двух исполнениях, включая версию «Рапид») — позволяют накачивать заглушку штатным автомобильным компрессором или насосом, когда промышленный компрессор на объект недоступен;
• Узел подачи воздуха в исп. 2  — стационарный узел для профессиональной эксплуатации с контролем давления.

Схема пневмосистемы для крупных ПЗУ включает узел подачи воздуха, узел контроля давления, лебёдку с тросом для спуска и извлечения заглушки через колодец и штуцер М24х1,5 — все элементы подбираются в каталоге по типоразмеру заглушки.

Как выбрать за четыре шага

1. Диаметр трубы — не «впритык», а по паспорту заглушки: диапазон перекрытия должен накрывать фактическое внутреннее сечение с учётом отложений на стенке.
2. Давление перекрытия — паспортное давление заглушки всегда ниже рабочего давления трубы; на напорных участках это главный ограничитель выбора. Ориентиры по серии: ШРЗО — 0,03 атм, ПЗУ-2 — до 1,5 атм подпора, ПЗУ-3А — до 2 атм, усиленные трубные заглушки — 2,5 Бар.
3. Среда — вода и стоки (стандартное исполнение Н), нефтепродукты (КМН/МН), газ (ШРЗО по регламенту).
4. Нужен ли обвод — если на время работ среда должна продолжать идти по системе, берите исполнение КМВ или обводную ППН-1.

Частые ошибки

• Перекрытие без компрессора на объекте. Пневмозаглушка бесполезна без источника воздуха — либо закладывайте компрессор в комплект, либо берите механическую заглушку со штоком.
• Стандартная оболочка на нефтепродуктах. Резина обычного исполнения разбухает и теряет герметичность в углеводородах — только исполнения КМН/МН; на нефтепроводах применяются только заглушки в исполнении «М».
• Игнорирование давления подпора. Заглушка держит не только собственное давление накачки, но и столб среды за ней: у ПЗУ-2 это 0,15 МПа, у ПЗУ-3А — 0,20 МПа. Заглушка на магистрали с большим подпором — гарантированный срыв и авария.
• Монтаж крупной ПЗУ без лебёдки. Заглушки от 500 мм весят 27 и более килограммов — вручную через колодец их не установить и не извлечь; трос и лебёдка входят в обязательную схему монтажа.
• Монтаж через грязную стенку. Отложения и раковины на внутренней поверхности — основная причина неполной герметизации; перекрытие с запасом диапазона и зачистка зоны установки решают проблему.
