Ленточные пилы

Ленточные пилы для резки пластиковых труб

Описание

Ленточная пила — цеховое оборудование для точной резки пластиковых труб, фасонных деталей и профилей под заданным углом: ПЭ (ПНД), ПП, ПБ, ПВДФ и ПВХ. Главная задача пилы в сварочном производстве — подготовка торцов и заготовок: ровный перпендикулярный рез под стыковую и электромуфтовую сварку, рез сегментов под отводы и тройники при изготовлении фасонных изделий, торцевание деталей, которые не проходят через торцеватель сварочной машины. Ленточная пила даёт чистый рез без заусенцев и трещин: полотно снимает материал узкой полосой, кромка не крошится и не оплавляется, как при работе болгаркой или циркулярной пилой.

Ключевые особенности машин этого класса: плавная регулировка скорости резки под конкретный термопласт и толщину стенки, гидравлический или ручной подъём и опускание пильного полотна, плавное выставление угла резки 0–45° со шкалой с делением 1 градус, ограничитель длины с измерительной шкалой для серийной резки заготовок одинаковой длины, автоматическая остановка полотна в конечной позиции и двухсторонние направляющие с плавной настройкой, которые держат полотно в плоскости реза.

В категории — две линейки. Первая — ленточные пилы Rothenberger серии BS: BS 355 M и BS 355 PLUS (до 355 мм), BS 630 M и BS 630 PLUS (до 630 мм), BS 1200 PLUS (до 1200 мм — старший класс, с поворотным механизмом для резки под углом, идеально подходит для единичного и серийного производства отводов и тройников). Вторая — ленточно-пильные станки KWH Tech серии BSM: BSM 450 (50–450 мм, питание 220 В) и BSM 630 (200–630 мм, питание 3×380 В, гидравлический привод подачи). Индекс M обозначает базовое исполнение с маятниковым механизмом, PLUS — усиленное с рамой с вертикальными направляющими и электрическим ограничителем глубины пропила.

Как пользоваться

  1. Установите и закрепите пилу. Машине нужна ровная площадка в цехе: рабочие габариты от 1000×1000 мм у BSM 450 до 2500×2660 мм у BS 630 M — планируйте зону подачи труб и стол с роликами с обеих сторон. Проверьте питание: BSM 450 и BS-пилы младших классов работают от 220 В, BSM 630 требует 3×380 В.
  2. Настройте полотно под материал. Отрегулируйте натяжение пилы и положение направляющих роликов: неправильная настройка даёт резонанс и обрыв полотна. Скорость резки выставляется плавно под материал — у термопластов своя оптимальная скорость, избыточная скорость оплавляет кромку, недостаточная бьёт полотно.
  3. Зафиксируйте трубу и выставьте угол. Труба или профиль зажимается механическим винтовым зажимом, угол выставляется по шкале с делением 1 градус: от 0° (прямой торец под сварку) до 45° (сегменты для отводов), на BSM-станках с дополнительной оснасткой — до 67,5°. Для серийной резки заготовок используйте ограничитель длины с измерительной шкалой.
  4. Выполните рез. Рама пилы опускается гидравликой (BS PLUS, BS 630 M, BSM 630) или вручную плавным наклоном (BSM 450): подача должна быть равномерной, без нажима — ленточное полотно само снимает материал. В конечной позиции полотно останавливается автоматически.
  5. Обработайте кромку под сварку. После реза снимите фаску и заусенцы с внутренней и наружной кромки: стыковая сварка и электромуфтовая требуют чистой геометрии торца. Для стыковой сварки дополнительно торцуйте торцы фрезой сварочной машины — рез пилой не заменяет торцевание.
  6. Обслуживайте машину. Очищайте направляющие и ролики от стружки, следите за состоянием полотна: тупое или надорванное полотно меняйте, на работу с дефектным полотном запас прочности машины не рассчитан. Роликовые транспортеры держите чистыми — стружка на роликах царапает трубу и уводит заготовку.

Типичные ошибки: рез с нажимом (полотно уводит в сторону, кромка выходит волнистой), резка без зажима трубы (заготовка проворачивается, угол уходит), работа на завышенной скорости (оплавление кромки ПВХ и ПП), хранение труб и профилей непосредственно в зоне реза. Для тонкостенных труб применяйте минимальную скорость и острые полотна — тонкая стенка мнётся даже от небольшого биения полотна.

Классификация по характеристикам

  • По максимальному диаметру реза — до 355 мм: BS 355 M и BS 355 PLUS — подготовка торцов малых и средних труб, до 450 мм: BSM 450 — станок с питанием 220 В; до 630 мм: BS 630 M, BS 630 PLUS и BSM 630 — основной цеховой класс; до 1200 мм: BS 1200 PLUS — старший класс категории для магистральных диаметров и производства отводов;
  • По материалу — ПЭ (ПНД), ПП, ПБ, ПВДФ и ПВХ: все машины категории рассчитаны на весь спектр трубных термопластов, включая фасонные детали и профили;
  • По углу резки — 0–45° со шкалой с делением 1 градус: все машины; до 67,5°: BSM-станки с дополнительной оснасткой — под сегменты отводов с малым числом швов;
  • По приводу подачи полотна — маятниковый механизм с гидравлическим опусканием рамы: BS 355 M (плавная регулировка скорости), BS 630 M; гидравлический подъём/опускание с цилиндром с ПТФЭ-уплотнениями для снижения вибрации: BS 355 PLUS, BS 630 PLUS, BS 1200 PLUS; ручной наклон с гидроприводом и микроконтактом безопасности: BSM 630; ручная подача: BSM 450;
  • По приводу ленты — двигатель с редуктором с электронным плавным пуском (0,75 кВт у BS 355, 1,5 кВт у BS 630): плавный пуск продлевает ресурс полотен; электрический привод с плавной регулировкой оборотов и защитой от перегрузки: BSM-станки;
  • По исполнению — M (базовое): маятниковый механизм, механическая настройка; PLUS (усиленное): рама с вертикальными направляющими для точного перемещения полотна, электрический ограничитель глубины пропила (от 50 до 360 мм у BS 355 PLUS, от 300 до 650 мм у BS 630 PLUS, плавная регулировка у BS 1200 PLUS), регулируемые направляющие ролики;
  • По питанию — 220 В: BS-пилы (0,75–1,5 кВт) и BSM 450 (750 Вт); 3×380 В: BSM 630 (1500 Вт);
  • По комплектации и опциям — стандартный комплект: базовая машина с зажимом и роликовым транспортером; опции: дополнительный рабочий стол с роликами 2 м, ящик для транспортировки (BS-пилы); дополнительная оснастка для резки до 67,5° (BSM-станки).

Каталог по брендам

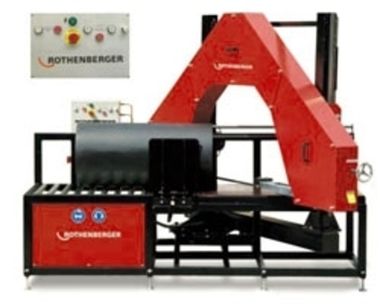

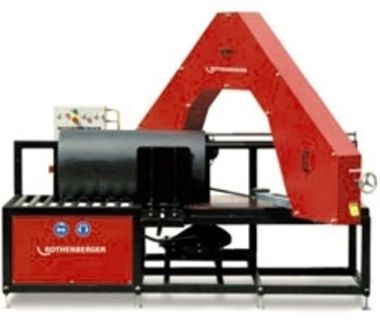

  • Rothenberger, серия BS — пять ленточных пил для цеха: BS 355 M (базовое исполнение, маятниковый механизм, гидравлическое опускание рамы, двигатель 0,75 кВт, трубы до 355 мм, профили до 250×250 мм, масса 430 кг), BS 355 PLUS (рама с вертикальными направляющими, электрический ограничитель глубины пропила 50–360 мм, трубы до 355 мм, профили до 350×350 мм, масса 500 кг), BS 630 M (маятниковый механизм, центральная гидравлика с ПТФЭ-уплотнениями цилиндра, двигатель 1,5 кВт, трубы до 630 мм, профиль до 500×500 мм, ограничитель длины 70–1100 мм, масса 700 кг), BS 630 PLUS (рама с вертикальными направляющими, ограничитель глубины пропила 300–650 мм, профиль до 630×630 мм, масса 850 кг) и BS 1200 PLUS (старший класс: трубы до 1200 мм, поворотный механизм для резки под углом 0–45°, электрический ограничитель глубины пропила с плавной регулировкой, масса 2200 кг — машина для единичного и серийного производства отводов и тройников и длительной эксплуатации);

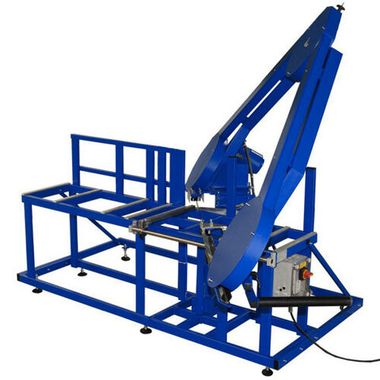

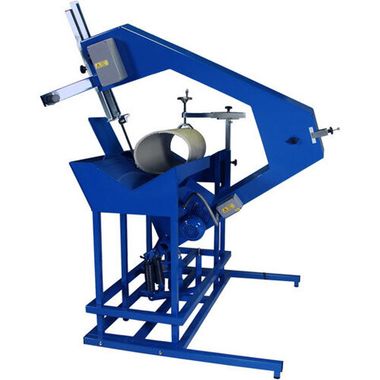

  • KWH Tech, серия BSM — два ленточно-пильных станка: BSM 450 (рез труб ПНД, ПП, ПВХ 50–450 мм под углом 0–45°, дополнительная оснастка — до 67,5°, механический зажим, ручная подача наклоном, электрический привод ленты 750 Вт с защитой от перегрузки, регулировка натяжения и положения направляющих роликов, питание 220 В, масса 160 кг) и BSM 630 (рез труб 200–630 мм под углом 0–45°, до 67,5° с дополнительной оснасткой, подача с гидравлическим приводом и микроконтактом безопасности, привод ленты 1500 Вт с плавной регулировкой оборотов, питание 3×380 В, масса 300 кг).

Как выбрать

  • По максимальному диаметру. Считайте ходовой диаметр труб на вашем производстве: до 355 мм — BS 355 M или BS 355 PLUS, до 450 мм — BSM 450 (единственная позиция с питанием 220 В и массой 160 кг — минимум требований к цеху), до 630 мм — BS 630 M/PLUS или BSM 630, до 1200 мм — BS 1200 PLUS. Пила «с запасом» на сегментном производстве неэффективна: габариты и масса растут быстрее возможностей.
  • По типу задач. Подготовка торцов под сварку и серийная резка заготовок — пилы BS с ограничителем длины: заготовки выходят одинаковой длины без разметки каждой. Производство отводов и тройников (рез сегментов под углом) — BS 1200 PLUS с поворотным механизмом или BSM-станки с оснасткой до 67,5°. Рез профилей и крупных фасонных деталей — BS PLUS: ограничитель глубины пропила контролирует высоту реза.
  • По инфраструктуре цеха. Нет сети 380 В — BSM 450 или пилы BS: обе линейки работают от 220 В. Есть промышленная сеть — BSM 630: гидропривод подачи с микроконтактом безопасности снимает нагрузку с оператора на полный рабочий день. Считайте габариты заранее: BS 630 M занимает 2500×2660 мм рабочей зоны, BS 1200 PLUS весит 2200 кг — нужен фундамент и подъёмное средство.
  • По объёму работ. Разовые резы и малые объёмы — BSM 450 с ручной подачей: простой станок с минимальной ценой владения. Цеховой поток — машины с гидравлическим опусканием рамы (BS PLUS, BS 630 M, BSM 630): продолжительность рабочего цикла минимальна, оператор не держит пилу на весу. Старший класс BS 1200 PLUS рассчитан на длительную эксплуатацию и серийное производство фасонных изделий.
  • По исполнению M или PLUS. Базовое исполнение M — оптимальный вход по цене: маятниковый механизм и вся необходимая точность для торцевания и серийной резки. Исполнение PLUS берите, если качество кромки критично (рама с вертикальными направляющими держит полотно в плоскости реза) или режете профили и детали переменного сечения (электрический ограничитель глубины пропила). Плюс к точности — плюсы к цене: для перпендикулярных торцов под стыковую сварку достаточно M.
  • Сразу планируйте оснастку и расходники. Роликовые транспортеры и дополнительный стол с роликами упрощают подачу тяжёлых труб — тяжёлая заготовка на столе без роликов уводится в момент реза. Держите запасные полотна под свои материалы: полотно — расходник, а простой цеховой пилы останавливает всё производство фасонных деталей.

Купить ленточную пилу для пластиковых труб в нашем магазине можно под весь диапазон цеховых задач: ленточные пилы Rothenberger серии BS — BS 355 M и BS 355 PLUS для труб до 355 мм, BS 630 M и BS 630 PLUS для труб до 630 мм с профилями до 630×630 мм, старшая BS 1200 PLUS для труб до 1200 мм с поворотным механизмом для серийного производства отводов и тройников. Купить ленточно-пильный станок KWH Tech стоит тем, кто ищет компактное решение: BSM 450 режет трубы ПНД, ПП и ПВХ 50–450 мм под углом 0–45° от обычной сети 220 В, а BSM 630 — трубы 200–630 мм с гидравлическим приводом подачи и микроконтактом безопасности. Ленточная пила для труб — основной инструмент подготовки заготовок в сварочном производстве: чистый рез без заусенцев и оплавления кромки, плавная регулировка скорости под каждый термопласт, выставление угла 0–45° со шкалой в 1 градус и до 67,5° на станках BSM с дополнительной оснасткой, ограничитель длины для серийной резки заготовок одинакового размера. Исполнение PLUS отличается рамой с вертикальными направляющими для точного перемещения полотна и электрическим ограничителем глубины пропила — этот класс берут под профили и фасонные детали переменного сечения. Все машины комплектуются зажимным устройством и роликовым транспортером, опционально — дополнительным рабочим столом и транспортировочным ящиком. Поможем подобрать пилу под ваши диаметры и материалы: консультация по телефону и в мессенджерах, доставка по России.
