Станок для вырезания отверстий в трубах

Описание

Станок для вырезания отверстий в трубах — это оборудование для сверления боковых отверстий в работающих и отключённых трубопроводах: под отвод, подключение потребителя, датчик или врезку новой ветки. Отверстие вырезается коронкой в стенке трубы — сбоку, а не с торца: труба не режется пополам, система сохраняет целостность, а на большом диаметре (114–152 мм) это единственный практичный способ получить ответвление без замены участка.

Основная сфера — водоканалы и теплосети, где врезка в магистраль выполняется по стандартной процедуре: на трубу ставится седловая муфта с резьбовым патрубком, станок с коронкой проходит через муфту в стенку, и после выреза отверстие перекрывается штатной задвижкой на патрубке. Профессиональные станки Ridgid HC-300 и HC-450 рассчитаны именно на врезку в действующие магистрали с контролем герметичности. Для локальных задач — установка радиаторных отводов, сверление под краны и датчики — в категории есть готовые комплекты: «водопроводчик», «электрик» и комбинированный, плюс расходники: биметаллические коронки с переменным шагом зубьев и оправки к ним.

В категории — станки на диапазон от 114 до 152 мм, машины Ridgid класса «магистральная врезка», комплекты для локальных врезок и расходная оснастка.

Как пользоваться

1. Подготовьте точку врезки. Зачистите зону сверления от изоляции, краски и ржавчины: коронка должна резать чистый металл, а муфта — садиться на подготовленную поверхность.
2. Смонтируйте седловую муфту (для врезки под давлением) или штуцер-хомут (для локального сверления): муфта герметизирует зону реза и держит коронку по центру — без неё сверление «на весу» уводит коронку и крошит кромку.
3. Закрепите станок и выставьте центровку. Ось шпинделя должна совпадать с осью будущего отверстия: перекос срывает зубья коронки и даёт овальный рез.
4. Смазывайте коронку СОЖ — биметаллическая коронка на стали работает только с охлаждением: сухой рез выжигает зубья за одно-два отверстия. При врезке под давлением СОЖ подаётся штатной системой станка.
5. Режьте с плавной подачей. Коронки 114–152 мм — большие диаметры: низкие обороты, умеренный нажим, контроль вибрации. Не форсируйте подачу — перегруз ломает переменный шаг зубьев.
6. Извлеките «пробку» и перекройте отверстие. После выреза удаляется вырезанный диск металла, отверстие закрывается задвижкой на муфте (магистральная врезка) или врезается отвод (локальная задача).

Типичные ошибки: сверление без центровки через муфту (увод коронки в стенке), работа сухой коронкой (перегрев зубьев), несоответствие коронки диаметру отверстия под штатный патрубок, экономия на оправке — изношенная оправка даёт биение, и коронка уходит в овальный рез.

Классификация по характеристикам

• По максимальному диаметру отверстия — до 114 мм: класс JK114 и HC-300 — основная врезка в разводящие сети; до 152 мм: класс JK150, SDM152 и HC-450 — магистральные и крупные диаметры;
• По типу привода — механические станки с ручным приводом: автономность без электричества; электрические: скорость и стабильность на потоке врезок; приводы подключаются к резьбонарезным патронам и силовым приводам;
• По назначению — врезка в действующие магистрали под давлением (Ridgid HC-300, HC-450): штатная процедура водоканалов и теплосетей; локальное сверление отключённых труб (JK114/JK150, SDM152): радиаторные узлы, отводы, датчики;

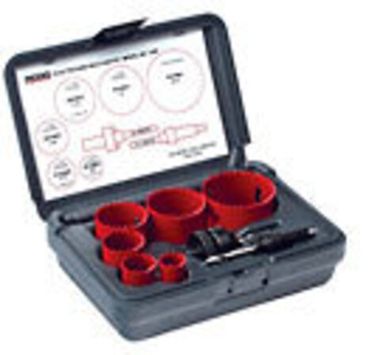

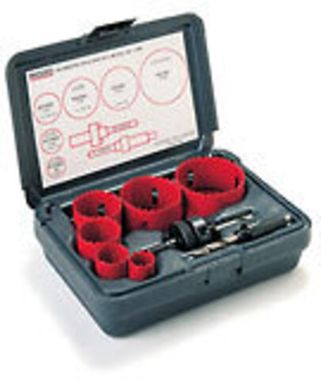

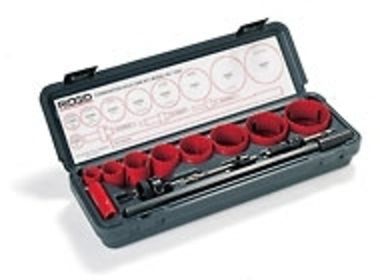

• По комплектации — станок отдельно; готовые комплекты: «водопроводчик» (модель 1248), «электрик» (модель 1249), комбинированный (модель 1250) — инструмент плюс оснастка в кейсе;

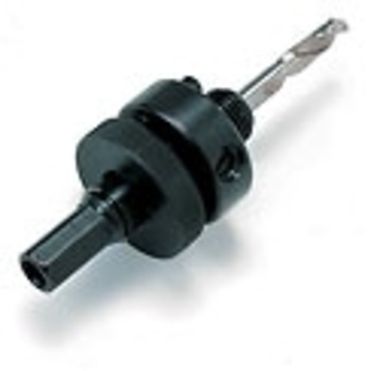

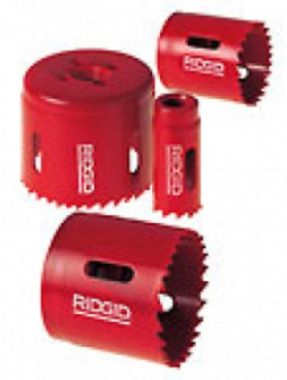

• Расходники — биметаллические коронки с переменным шагом зубьев: отверстия в стальных трубах и конструкциях; оправки: посадка коронки на инструмент, шейкеры и пилотные сверла.

Каталог по брендам

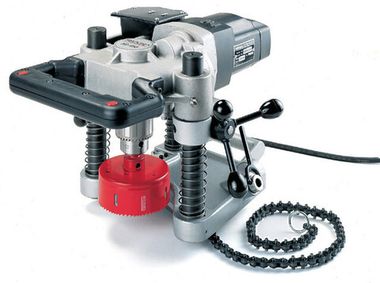

• Ridgid — эталонный класс магистральной врезки: станок HC-300 для врезки до 114 мм в действующие трубопроводы под давлением и станок HC-450 — старшая модель до 152 мм с контролем герметичности; оба — «хиты» категории и стандарт для водоканалов и подрядчиков;
• Hongli — JK114 (отверстия до 114 мм в трубе) и JK150 (до 152 мм): баланс цены и производительности для монтажных организаций и цехов;
• SHTALL — JK114 (до 114 мм) и JK150 (до 152 мм): параллельная линейка в том же классе, свежие новинки каталога;
• SDM152 — станок для вырезания отверстий в трубах до 152 мм: альтернативная марка в старшем классе;
• Комплекты — «водопроводчик» (модель 1248): набор для врезок в водопроводные трубы; «электрик» (модель 1249): сверление в металлоконструкциях и трубах под электрические вводы; комбинированный (модель 1250): универсальный набор на обе задачи;
• Расходники — биметаллические коронки с переменным шагом зубьев: чистый рез стали без вырывания зубьев; оправки: крепление коронок на станки и приводы — подбирайте по посадке инструмента.

Как выбрать

• По диаметру отверстия. Врезки до 114 мм — класс JK114, SDM и HC-300. Отверстия до 152 мм — JK150, SDM152, HC-450. Диаметр коронки должен совпадать с посадочным диаметром патрубка муфты — проверяйте перед заказом.
• По типу врезки. Действующая магистраль под давлением — только Ridgid HC-300 или HC-450: контроль герметичности и штатная работа через седловую муфту — это промышленный стандарт. Отключённая труба и локальный отвод — Hongli JK114/JK150, SHTALL или SDM152: дешевле и проще в освоении.
• По объёму работ. Единичные врезки — готовый комплект (модели 1248–1250): инструмент и коронки в одном кейсе, быстрее и дешевле, чем собирать набор по позициям. Регулярные врезки — станок под задачу: JK-класс для монтажных организаций, HC-класс для сетевых подрядчиков.
• По бюджету и классу. Бюджетные Hongli и SHTALL закрывают повседневные задачи монтажа; SDM152 — средний класс на 152 мм; Ridgid HC — профессиональный сегмент, где стоимость станка окупается надёжностью на магистральных врезках под давлением.
• Сразу берите расходники. Биметаллические коронки и оправки — расходная оснастка: коронка изнашивается на каждых врезках, а без оправки станок не работает. Держите запас коронок под ваши диаметры и запасную оправку в кейсе.
• Проверяйте совместимость. Оправки и коронки подбираются по посадке станка и привода: если сомневаетесь — напишите модель станка и диаметры врезок, подберём оснастку.

Купить станок для вырезания отверстий в трубах в нашем магазине можно на весь рабочий диапазон: Hongli JK114 и SHTALL JK114 для врезок до 114 мм, Hongli JK150, SHTALL JK150 и SDM152 для отверстий до 152 мм, а также станки Ridgid HC-300 и HC-450 — профессиональный класс для врезки в действующие магистрали под давлением с контролем герметичности. Купить станок для врезки в трубу стоит водоканалам, теплосетям, монтажным организациям и цехам: вырез бокового отверстия коронкой сохраняет целостность трубопровода — ответвление собирается без разрезания магистрали, а на больших диаметрах это единственный практичный способ подключения потребителя. Для локальных задач в категории — готовые комплекты: «водопроводчик» (модель 1248), «электрик» (модель 1249) и комбинированный (модель 1250) — инструмент с оснасткой в кейсе для врезок в водопроводные трубы и сверления под вводы. Купить биметаллические коронки с переменным шагом зубьев и оправки к ним стоит вместе со станком: коронка — расходник, изнашивается на каждых врезках, а без исправной оправки станок даёт биение и овальный рез. Поможем подобрать станок и оснастку под ваши диаметры и тип врезки: консультация по телефону и в мессенджерах, доставка по России.
