Стыковые сварочные аппараты

Виды аппаратов для стыковой сварки

Стыковая сварка — способ соединения пластиковых труб торец в торец: торцы оплавляются нагревательным элементом (сварочным зеркалом) и сводятся под контролируемым усилием, образуя монолитный бесшовный стык. Так варятся полиэтиленовые (ПНД), полипропиленовые и ПВДФ трубы и фитинги — как труба с трубой, так и труба с тройником, крестовиной или отводом. Аппарат для этой работы состоит из четырёх узлов: центратор с зажимами и редукционными вкладышами (центрует и фиксирует трубы), торцеватель (выравнивает торцы), нагревательный элемент с тефлоновым покрытием и привод подачи — механический или гидравлический. Именно привод делит все машины каталога на два класса, и выбор между ними — первая развилка.

Аппараты с механической подачей

В машинах с механическим приводом усилие осадки создаёт сам оператор — через рукоятку и винтовую или рычажную передачу. Давление выдерживается физически: оператор следит за шкалой динамометра и удерживает усилие в течение цикла сварки.

Для каких трубопроводов: внутренние и дворовые инженерные сети — водоснабжение квартир и частных домов, кабелепроводы, низконапорные и безнапорные линии. Типовые диаметры — от 40 до 160–250 мм (отдельные модели — до 315 мм). Ручная машина — выбор там, где стыков немного, работа идёт эпизодически или в стеснённых условиях, где гидростанция избыточна.

Модельный ряд этого класса в каталоге:

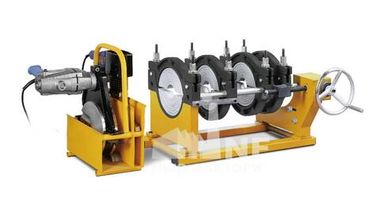

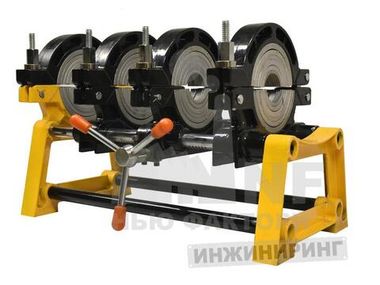

  • NFR 160 в исполнениях WHT, LET, WHF и GBF (с редуктором) — базовые машины для труб до 160 мм;

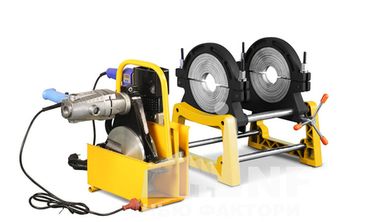

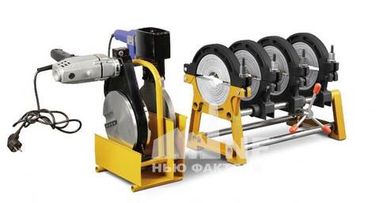

  • NFRM 200 (WHT, WHF, GBF) и NFRM 250 (WHT, WHF, GBF) — расширенный диапазон до 200 и 250 мм;

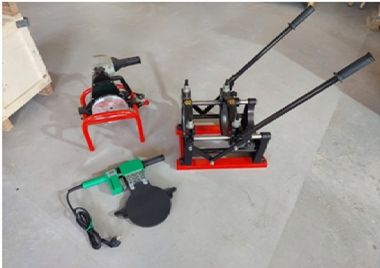

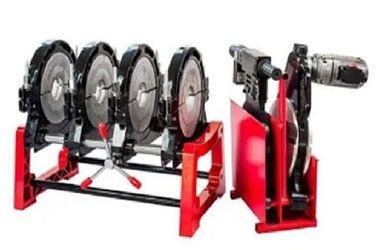

  • Rotorica R-160T2, R-160V4, R-250V4, R-250R4 — серии с разными типами зажимов и передач;

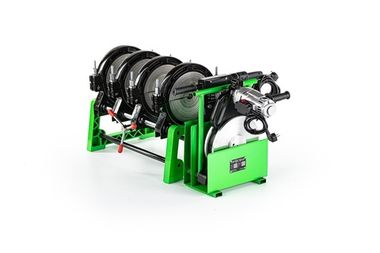

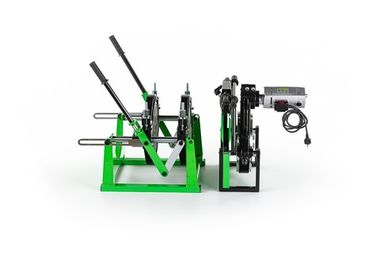

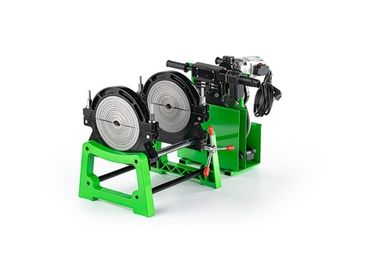

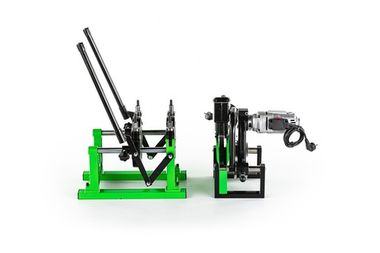

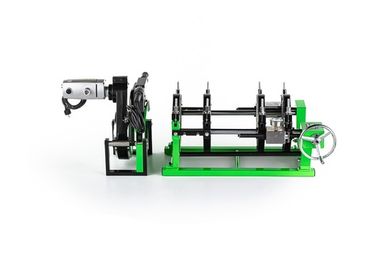

  • ПРОСВАР СМ 160Т2, СМ 160В2, СМ 160Р2, СМ 160В4, СМ 160Р4, СМ 250В2, СМ 250В4, СМ 250Р4, СМ 315Т2 — российская линейка механических машин до 160, 250 и 315 мм: индексы Т2/В2/Р2/В4/Р4 обозначают тип зажимов и редуктора;
  • V-Weld ME160 и ME250 — механические машины с полным комплектом вкладышей;

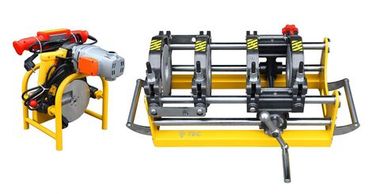

  • WP160C и WP250C — лёгкий мобильный класс;

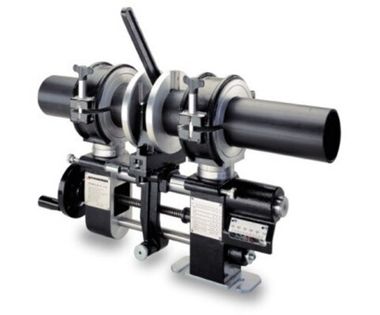

  • SANILINE P160 ROCASE (Rothenberger) — профессиональная механическая машина для сантехнических сетей: сварка тройников с отводом под 45°, труба с изгибом 90°, двухстороннее торцевание;
  • MINI 160 JOYT ELBOWS — компактная машина для монтажа отводов и фитингов на объекте.

Ключевые ограничения ручного класса: усилие зависит от оператора и неидеально повторяемо от стыка к стыку, а протоколирование сварки на механике не подключить — там, где акт сварки нужен для надзорных органов, механика не подходит.

Аппараты с гидравлической подачей

Гидравлический привод — гидростанция с насосом и цилиндрами, через шланги подающая давление на подвижные зажимы центратора. Усилие создаётся машиной, задаётся манометром и держится стабильно весь цикл — без усталости оператора и без «плавающего» усилия от стыка к стыку.

Для каких труб: полиэтиленовые (ПНД), полипропиленовые и ПВДФ трубы от 40 мм — и чем больше диаметр, тем однозначнее выбор гидравлики. Гидравлические машины применяются на:

  • напорных магистралях водоснабжения — распределительные и магистральные сети, теплотрассы;
  • газопроводах — сварка газовых сетей допускается только машинами со средней или высокой степенью автоматизации: блоком протоколирования и аттестацией НАКС;
  • канализации и самотечных сетях больших диаметров;
  • промышленных технологических трубопроводах для жидких и газообразных сред.

Диапазон диаметров в каталоге — от 40 до 800 мм. Строится он на двух семействах:

Семейство NFRH RWH (китайско-российское производство, комплектация с гидроприводом, 4 алюминиевых зажима, электронный термостат, разъём под протоколер):

  • NFRH 160 RWH (90–160 мм) — вход в гидравлический класс;
  • NFRH 250 RWH (90–250 мм) и NFRH 315 RWH (90–315 мм) — рабочий диапазон бригад на коммунальных сетях;

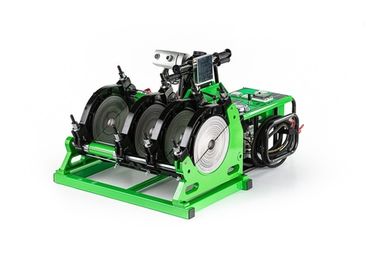

  • NFRH 355 RWH (90–355 мм) и NFRH 400 RWH (200–400 мм) — переход на большие диаметры, питание 220 и 380 В соответственно;
  • NFRH 500 RWH (200–500 мм, 380 В) — машина для магистральных участков;
  • NFRH 630 RWH (315–630 мм) и NFRH 800 RWH (400–800 мм, 16 кВт, генератор от 21 кВт) — тяжёлый класс для инфраструктурных объектов.

Семейство ПРОСВАР С (российское производство):

  • ПРОСВАР С 160, С 250, С 315 — базовые гидравлические машины с диапазоном 40–160, 40–250 и 40–315 мм; корпус гидростанции IP 54, торцеватель с микровыключателем, разъём под прибор протоколирования;
  • ПРОСВАР С 160 ПЛЮС, С 315 ПЛЮС — версии «Плюс» с итальянскими комплектующими гидростанции (насос, сальники, быстроразъёмные соединения закрытого типа), электронным манометром, гидроаккумулятором и колёсами для перевозки;
  • ПРОСВАР С 630 (315–630 мм, 380 В) — магистральный класс с максимальным давлением гидравлики до 160 бар.

Прочие гидравлические машины каталога:

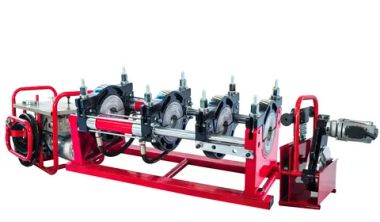

  • Rotorica R-160 и R-250 — гидравлические версии серий R;

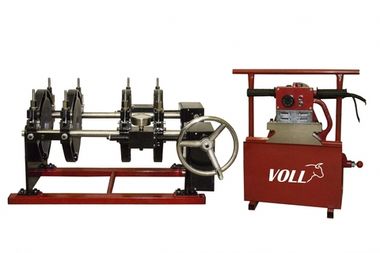

  • V-Weld G160, G250, G315, G500 — гидравлические машины VOLL для напорных трубопроводов: стальная рама центратора, безоткатное перемещение зажимов, встроенный контроль усилия сжатия;

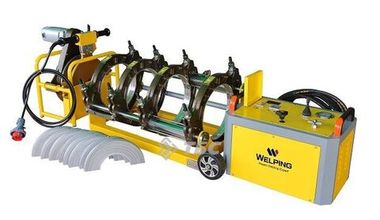

  • WP160A, WP250A, WP315A — литая алюминиевая рама, работа в тяжёлых полевых условиях, материалы PE/PP/PVDF;
  • Электрогидравлическая машина BASIC 315 — гидравлика с электроприводом в среднем классе;
  • Erbach S 160D и SM 315 (Германия) — гидравлика премиум-класса с тремя вариантами автоматизации: базовая (низкая), с блоком протоколирования R/R2 (средняя) и полностью автоматизированная CNC (высокая — для газопроводов); машина дооснащается блоком протоколирования Erbach с памятью на 1000 протоколов и USB-выгрузкой;
  • Rothenberger R315F (90–315 мм) — гидравлическая машина с двухрежимным таймером нагрева/остывания и противоударным манометром, опциональным блоком протоколирования;
  • Gas Fusion RED-315 и RED-500 (63–315 и 180–500 мм) — гидравлика для полевых условий, в том числе для газа и воды;
  • SANILINE P250 — механическая машина Rothenberger для сетей до 250 мм, соседствующая в разделе с гидравликой как флагман ручного класса.

Как выбрать стыковой сварочный аппарат

  1. Определите максимальный диаметр. Всё внутреннее до 160 мм — ручной класс (NFR 160, СМ 160, V-Weld ME160, SANILINE P160). Регулярные диаметры 200–315 — гидравлика в классе 315 (ПРОСВАР С 315, NFRH 315 RWH, V-Weld G315). Магистрали от 355 — NFRH 355/400/500/630/800 RWH, ПРОСВАР С 630, V-Weld G500.
  2. Определите назначение трубопровода. Водопровод — достаточно низкой степени автоматизации. Газопровод — только машины с блоком протоколирования и аттестацией НАКС: это Erbach SM 315 R/R2/CNC, ПРОСВАР С 315 ПЛЮС с разъёмом под протоколер, NFRH RWH с поддержкой протоколирования.
  3. Проверьте электроснабжение объекта. Машины до 315 мм обычно питаются от 220 В; от 400 мм и выше — 380 В, с рекомендуемой мощностью генератора от 11 до 21 кВт. На объекте без сети это вопрос готовности к работе.
  4. Сверьте комплектацию. Полный комплект включает центратор, гидростанцию, электроторцеватель, нагреватель с тефлоновым покрытием, комплект редукционных вкладышей по всему диапазону, шланги с быстроразъёмными соединениями, транспортные ящики. Отдельно уточняются фланцедержатель (для коротких втулок) и блок протоколирования.
  5. Заложите сервис и запчасти. У ПРОСВАР — гарантия до 3 лет на версии «Плюс», у Erbach — до 36 месяцев; запчасти и сервисное обслуживание должны быть доступны в России — это напрямую влияет на простой бригады.

Ошибки при выборе оборудования

  • Гидравлика «на вырост». Машина на 630 мм весит более полутонны и требует трёхфазного питания: если ваши сети — дворовые водопроводы до 160 мм, ручная машина закроет задачи за небольшую долю бюджета.
  • Механика на газопроводе. Сварка газовых сетей требует протоколирования процесса и аттестации — ручная машина в этой цепочке не проходит, зато подходит для внутренних водопроводов и кабелепроводов.
  • Игнорирование мощности генератора. Для больших машин производители прямо указывают рекомендуемую мощность генератора (у NFRH 800 — 21 кВт): экономия здесь оборачивается недогрузом и браком стыка.
  • Сварка без торцевания. Неровно отрезанный торец (например, болгаркой) не даст герметичного стыка: торцеватель с электроприводом — обязательный узел, а не опция.
  • Экономия на вкладышах. Зажимные вкладыши центруют трубу без люфта: перекос при зажиме на больших диаметрах создаёт нагрузки на изгиб центратора и бракует стык.

Стыковой сварочный аппарат с гидравлической подачей — выбор там, где трубы варят много и под нагрузкой: гидравлика обеспечивает стабильное усилие осадки и торцевания по всему циклу, поэтому шов получается одинаковым от первой стыковки до сотой, а сварщику не нужно держать рычаг вручную. Такой аппарат незаменим на прокладке напорных водопроводов и газопроводов из ПЭ труб, при монтаже канализации и напорной полиэтиленовой магистрали большого диаметра. При выборе смотрите на три вещи: диапазон свариваемых диаметров (редукционные вкладыши позволяют одним станком варить весь ряд от 40 до 315 мм), наличие блока протоколирования для объектов со скрытыми работами и требование НАКС к газопроводам. В интернет-магазине «Труборезофф.ру» вы можете купить гидравлический стыковой сварочный аппарат под любую задачу: компактные машины до 160 мм для бригадного монтажа, модели 250 и 315 мм для магистральных сетей, профессиональные аппараты ПРОСВАР, V-Weld, WP, Erbach и SANILINE с редукторами, фланцедержателями и протоколированием. Весь инструмент с фото, видео, официальной гарантией и сервисной поддержкой; отправляем заказы по Москве и в любой город России — от Калининграда до Владивостока. Если нужна помощь с выбором под ваши диаметры и тип объекта — позвоните или напишите нам: подберём аппарат и комплект редукционных вкладышей под ваш объём работ.
