Промышленные вентиляторы Leister для нагревателей воздуха
Описание
Промышленный вентилятор в этом разделе — источник воздуха для технологических процессов с горячим воздухом: он подаёт поток на промышленные нагреватели воздуха и ручные аппараты горячего воздуха, питает воздушные ножи (аэроножи) для сушки и обеспечивает воздухом производственные линии. Без стабильной подачи воздуха нагреватель горячего воздуха не работает: вентилятор задаёт расход и давление, а нагреватель греет именно этот поток — поэтому вентилятор и нагреватель подбираются парой, по согласованным характеристикам.
В категории четыре позиции одного производителя — Leister (Швейцария), и они делятся на два класса по принципу действия. Вентиляторы высокого давления вихревого типа (боковой канал): ROBUST — компактная малошумная воздуходувка 250 Вт с давлением до 8 кПа и AIRPACK — мощный вентилятор 2200 Вт с давлением до 30 кПа, способный одновременно питать несколько нагревателей и эффективно подавать воздух на насадки сжатого воздуха. Вентиляторы среднего давления центробежного типа: SILENCE — тихий (61 дБ(А)) вентилятор с расходом до 6000 л/мин и ACO — старший по расходу в категории, до 15 900 л/мин.
Типовые задачи: подача воздуха на ручные аппараты WELDING PEN, DIODE и LABOR при сварке пластиков горячим воздухом (ROBUST), питание нескольких воздухонагревателей на сборочной линии (SILENCE, ACO, AIRPACK), процессы с использованием сжатого воздуха — сушка, отжиг, расплавление, сжигание (AIRPACK). Все четыре модели рассчитаны на непрерывную работу, имеют класс защиты IP54 и устанавливаются в любом положении: вентилятор вписывается в стационарную линию и в мобильную оснастку монтажной бригады.
Как пользоваться
- Согласуйте вентилятор с нагревателем. Главное правило: расход и давление вентилятора должны соответствовать потребности подключённого нагревателя — характеристики пары сверяются до подключения, а не «на глаз». ROBUST рассчитан на ручные аппараты: один WELDING PEN R или до трёх DIODE S / PID, либо до трёх LABOR S (с адаптером). SILENCE, ACO и AIRPACK питают один или несколько промышленных воздухонагревателей — с применением специальных принадлежностей.
- Подключите воздуховоды. Присоединительные патрубки — вход и выход с заданным наружным диаметром (60 мм у ROBUST и AIRPACK, 80 мм вход у SILENCE): шланги и магистрали подбираются под патрубок без сужений — пережатая магистраль давит на вентилятор и снижает подачу.
- Подключите питание с учётом исполнения. Модели выпускаются в исполнениях 1×110/220/230 В (с конденсатором, с кабелем и евроштекером) и 3×230/400 или 3×380–440 В (без кабеля): кабель для трёхфазных исполнений докупается отдельно под вашу сеть. Класс защиты — I, заземление обязательно.
- Соблюдайте порядок запуска. Сначала запускается вентилятор, затем включается нагреватель: горячий воздух без обдува перегревает и нагреватель, и вентилятор. Останов — в обратном порядке: сначала нагрев, потом вентилятор догоняет поток до остывания.
- Контролируйте температуру. У каждой модели свой предел: SILENCE держит температуру всасываемого воздуха до 200 °C — его ставят в контур с горячим потоком; ROBUST, AIRPACK и ACO рассчитаны на температуру окружающей среды до 40–60 °C. Превышение предела — типичная причина отказа подшипников.
- Обслуживайте регулярно. Очищайте крыльчатку и каналы от пыли: вентилятор работает непрерывно, и загрязнение снижает подачу быстрее, чем износ. Проверяйте крепление и вибрацию: вибрация на патрубках передаётся на магистрали и разбалтывает соединения.
Типичные ошибки: включение нагревателя до запуска обдува, подбор вентилятора «по диаметру патрубка» без сверки расхода и давления, монтаж в замкнутом объёме без забора свежего воздуха, работа AIRPACK без учёта шума 73 дБ(А) в рабочих зонах рядом с персоналом.
Классификация по характеристикам
- По типу — вихревые вентиляторы высокого давления (боковой канал): ROBUST и AIRPACK; центробежные вентиляторы среднего давления: SILENCE и ACO;
- По статическому давлению — до 8 кПа: ROBUST — высокое давление для ручных аппаратов; до 30 кПа: AIRPACK — максимальное давление в категории, для насадок сжатого воздуха и быстрых процессов; 1,0–1,4 кПа: SILENCE; 1,6–2,4 кПа: ACO — большее давление из центробежных;
- По расходу воздуха (при 20 °C) — 1200–1300 л/мин: ROBUST; 3900–4500 л/мин: AIRPACK (на частоте 60 Гц — до 4500); 4700–6000 л/мин: SILENCE; 13 500–15 900 л/мин: ACO — максимальный расход в категории;
- По мощности — 250 Вт: ROBUST и SILENCE; 550 Вт: ACO; 2200 Вт: AIRPACK;
- По питанию — 1×110 В: ROBUST (арт. 103.434); 1×220/230 В с конденсатором, кабелем 3 м и евроштекером: ROBUST (103.432), SILENCE (103.510), ACO (103.530); 3×230/400 В: ROBUST (103.429), AIRPACK (119.358), SILENCE (103.507); 3×380–440 В: ACO (103.527) — трёхфазные исполнения поставляются без кабеля;
- По уровню шума — 61 дБ(А): SILENCE; 62 дБ(А): ROBUST — малошумные модели для рабочих зон и монтажа рядом с персоналом; 73 дБ(А): AIRPACK — размещается в производственных зонах с учётом шума;
- По температурным пределам — всасываемый воздух до 200 °C: SILENCE; окружающая среда до 60 °C: ROBUST, SILENCE, ACO; до 40 °C: AIRPACK;
- По защите — IP54 по IEC 60529 у всех моделей, класс защиты I;
- По назначению — подача на ручные аппараты горячего воздуха: ROBUST (WELDING PEN R, до 3× DIODE S/PID, до 3× LABOR S); питание одного или нескольких воздухонагревателей: SILENCE, ACO, AIRPACK; насадки сжатого воздуха и аэроножи: AIRPACK;
- По массе — 8 кг: ROBUST; 9 кг: SILENCE; 15 кг: ACO; 26 кг: AIRPACK.
Каталог по брендам

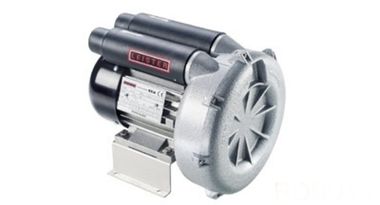

- Leister ROBUST — вихревой вентилятор высокого давления 250 Вт: компактный, малошумный (62 дБ(А)), расход 1200–1300 л/мин при 20 °C, статическое давление до 8 кПа, работа при внешней температуре до 60 °C, вес 8 кг. Назначение — подача воздуха к DIODE PID, DIODE S, одному WELDING PEN R или S, до трёх LABOR S с адаптером. Исполнения: 103.434 (1×110 В), 103.432 (1×220 В, с конденсатором и кабелем 3 м), 103.429 (3×230/400 В, без кабеля);

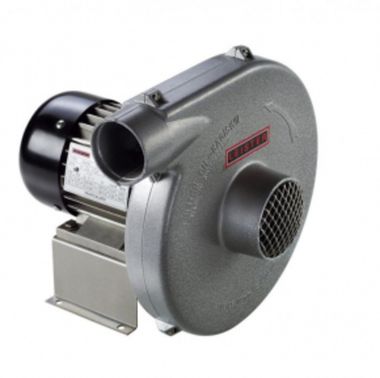

- Leister SILENCE — центробежный вентилятор среднего давления 250 Вт: самый тихий в категории (61 дБ(А)), расход 4700–6000 л/мин, статическое давление 1,0–1,4 кПа, температура всасываемого воздуха до 200 °C, габариты 280,5×289×280 мм, вес 9 кг. Устанавливается в любом положении, подходит для контуров с горячим потоком. Исполнения: 103.510 (1×230 В с конденсатором, кабель 3 м, евроштекер) и 103.507 (3×380–440 В, без кабеля);

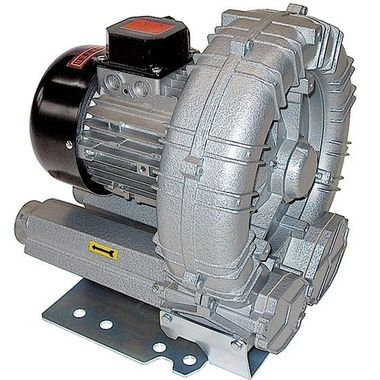

- Leister AIRPACK — вихревой вентилятор высокого давления 2200 Вт: создаёт давление до 30 кПа — максимум в категории, расход 3900–4500 л/мин, шум 73 дБ(А), патрубки 60 мм, вес 26 кг. Благодаря давлению одновременно питает несколько воздухонагревателей и эффективно подаёт воздух на насадки сжатого воздуха (аэроножи) Leister — для сушки и быстрых процессов на сборочных линиях. Исполнение 119.358 (3×230/400 В, без кабеля);

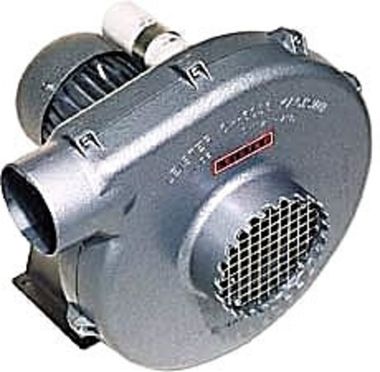

- Leister ACO (ASO) — центробежный вентилятор среднего давления 550 Вт: максимальный расход в категории — 13 500 л/мин на 50 Гц и до 15 900 л/мин на 60 Гц, статическое давление 1,6–2,4 кПа, вес 15 кг. При использовании специальных принадлежностей подаёт воздух на несколько воздухонагревателей Leister, конструкция рассчитана на длительный срок службы. Исполнения: 103.527 (3×380–440 В, без кабеля) и 103.530 (1×230 В с конденсатором, кабель 3 м, евроштекер).
Как выбрать
- По давлению. Считайте сопротивление контура: ручной аппарат горячего воздуха требует высокого давления при малом расходе — ROBUST (до 8 кПа). Насадки сжатого воздуха и аэроножи требуют очень высокого давления — AIRPACK (до 30 кПа). Промышленные нагреватели на открытом контуре работают на среднем давлении: SILENCE или ACO.
- По расходу. Один ручной аппарат — 1200–1300 л/мин достаточно (ROBUST). Один–два промышленных нагревателя — 4700–6000 л/мин (SILENCE). Несколько нагревателей на линии или максимальный объём воздуха — до 15 900 л/мин (ACO). Воздух на несколько нагревателей плюс высокое давление — AIRPACK: расход средний, но давление 30 кПа продавливает длинные магистрали и насадки.
- По числу потребителей. ROBUST закрывает до трёх ручных аппаратов одновременно. SILENCE и ACO питают несколько нагревателей со специальными принадлежностями. AIRPACK — если потребителей много, а давление в магистрали проседает.
- По питанию. На объекте нет трёхфазной сети — берите однофазные исполнения 1×220/230 В с конденсатором: ROBUST 103.432, SILENCE 103.510, ACO 103.530. На стационарной линии с сетью 380 В — трёхфазные исполнения без кабеля: ROBUST 103.429, SILENCE 103.507, ACO 103.527, AIRPACK 119.358. Кабель под трёхфазные модели подбирается отдельно.
- По шуму. Монтаж в рабочей зоне рядом с персоналом — SILENCE (61 дБ(А)) или ROBUST (62 дБ(А)). AIRPACK (73 дБ(А)) размещайте вне рабочей зоны или в шумоизолированном отсеке: его сильная сторона — давление, а не тихая работа.
- По температуре контура. Если вентилятор тянет горячий воздух из процесса — SILENCE: он держит до 200 °C на входе. Для холодного забора воздуха подойдёт любая модель — смотрите предел температуры окружающей среды (40 °C у AIRPACK, до 60 °C у остальных).
- По габаритам и монтажу. Компактная оснастка и переноска — ROBUST (8 кг) и SILENCE (9 кг): ставятся в любом положении и вписываются в мобильные комплекты. Стационарная линия — ACO (15 кг) и AIRPACK (26 кг): планируйте площадку и крепление заранее.
Купить промышленный вентилятор Leister в нашем магазине можно под любую задачу с горячим воздухом: вихревой вентилятор высокого давления ROBUST 250 Вт с расходом 1200–1300 л/мин и давлением до 8 кПа для подачи воздуха на ручные аппараты WELDING PEN, DIODE и LABOR при сварке пластиков, тихий центробежный SILENCE с расходом до 6000 л/мин и уровнем шума 61 дБ(А) для питания воздухонагревателей. Купить вентилятор высокого давления AIRPACK стоит там, где нужен воздух на сборочную линию: 2200 Вт и давление до 30 кПа позволяют одновременно питать несколько нагревателей и подавать воздух на насадки сжатого воздуха (аэроножи) для сушки и быстрых процессов. Купить вентилятор среднего давления ACO стоит при максимальной потребности в расходе: до 15 900 л/мин — старшая центробежная модель категории для нескольких воздухонагревателей. Все четыре модели Leister (Швейцария) рассчитаны на непрерывную работу, имеют класс защиты IP54 и устанавливаются в любом положении; исполнения — однофазные 1×220/230 В с конденсатором и кабелем и трёхфазные 3×230/400 и 3×380–440 В. Поможем согласовать вентилятор с вашим нагревателем по расходу и давлению: консультация по телефону и в мессенджерах, доставка по России.
