Труборасширитель (экспандер) расширяет торец отожжённой медной трубы до размера, в который вставляется следующая труба, — так получается раструбное (капиллярное) соединение под пайку. Главный плюс метода: стык делается без фитинга. Меньше соединений — меньше потенциальных утечек, ниже стоимость монтажа и короче магистраль. Для медных трубопроводов водоснабжения, отопления, газоснабжения и холодильных контуров раструбная пайка — стандарт де-факто, а труборасширитель — ключевой инструмент этой технологии.

Категория собрана под весь спектр задач: от компактного ручного экспандера для кондиционерщика до промышленной гидравлической станции для толстостенных магистралей диаметром до 110 мм.

Как пользоваться

  1. Отрежьте трубу труборезом — срез должен быть перпендикулярным, без заусенцев и смятия.
  2. Снимите внутренний заусенец развёрткой и откалибруйте сечение: овальный торец после реза расширяется неравномерно.
  3. Проверьте состояние трубы. Работать можно только с отожжённой (мягкой) медью — твёрдая неотожжённая труба при расширении рвётся. Если труба твёрдая, отожгите участок горелкой до расширения.
  4. Подберите головку максимально близкого к трубе диаметра: слишком малая головка даёт не круглый, а многогранный раструб — такое соединение негерметично.
  5. Расширяйте в два прохода. Первый проход — примерно до половины нужного диаметра; затем поверните головку в трубе, чтобы лепестки сместились на промежутки первого прохода, и доращивайте до полного размера. Так раструб получается ровным и круглым, без разрывов стенки.
  6. Проверьте посадку: вторая труба должна входить в раструб на заданную глубину с зазором 2–4 мм (при диаметре до 54 мм) — именно этот зазор заполняется припоем при капиллярной пайке.

Частая ошибка — попытка расширить трубу за один проход «до упора»: стенка истончается неравномерно и лопается по лепесткам. Двухпроходная техника — то, что отличает ровный раструб от брака.

Классификация по характеристикам

  • По приводу: ручные рычажные экспандеры (сведение рукоятей разводит сегментную головку), ручные муфтирующие клещи, гидравлические станции (рабочее давление до 600–700 бар для толстостенных труб) и электроприводные экспандеры для серийной работы.
  • По диаметрам: кондиционерный ряд 6–22 мм (1/4"–7/8") у ручных моделей, средние диаметры у клещей, расширенный ряд 8–110 мм (5/16"–4 1/4") у гидравлики.
  • По материалам: большинство моделей работают с отожжённой медью и алюминием; гидравлический H 600 расширяет также тонкостенную и нержавеющую сталь со стенкой до 3,0 мм.

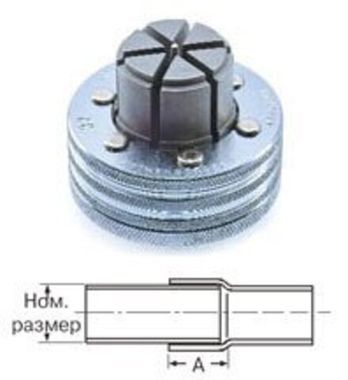

  • По типу головок: сменные сегментные головки (метрические и дюймовые серии), ступенчатые головки (одна головка перекрывает несколько соседних диаметров), стандартные экспандерные головки для гидравлических пистолетов.
  • По комплектации: экспандер отдельно, наборы с головками, комбинированные наборы «расширение + отбортовка».

Каталог по брендам

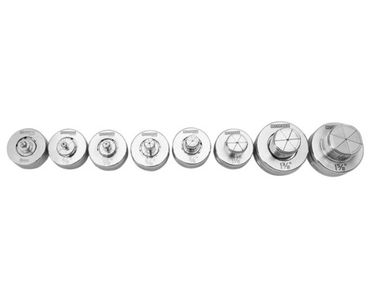

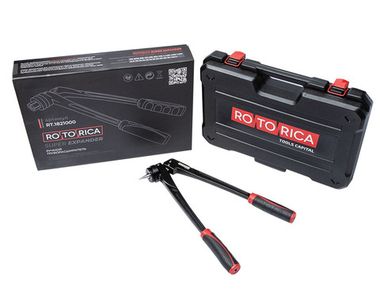

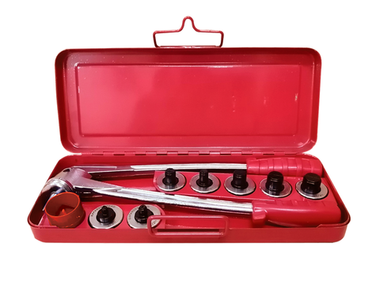

  • Rotorica — ручной труборасширитель Super Expander с набором сменных головок: метрическая серия под медную трубу стандартного ряда и дюймовой набор под кондиционерные диаметры (от 3/8"). Оптимальный выбор для монтажников и сервисных бригад.

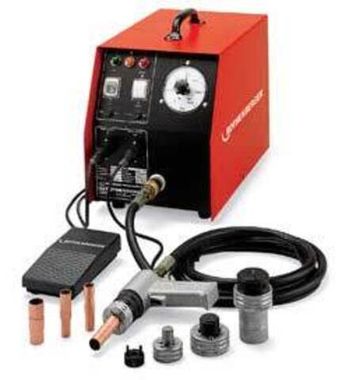

  • ROTHENBERGER — гидравлический труборасширитель H 600 для тонкостенных и толстостенных труб из меди, алюминия и нержавеющей стали 8–110 мм: привод 1200 Вт, рабочее давление до 600 бар, плавная регулировка с наладочным и автоматическим режимами, совместимость со всеми типами экспандерных головок, предохранительный ножной выключатель. Промышленный уровень для цехов и заготовительных участков.

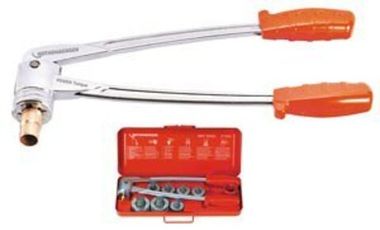

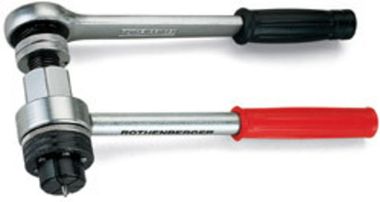

  • РОКАМ пауэр торк — экспандер для профессиональной серийной работы.

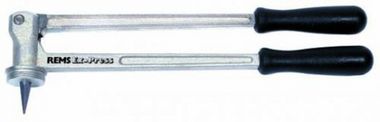

  • Экс-Пресс — ручные расширительные клещи для тонкостенных труб: быстрый ручной инструмент для малых диаметров.

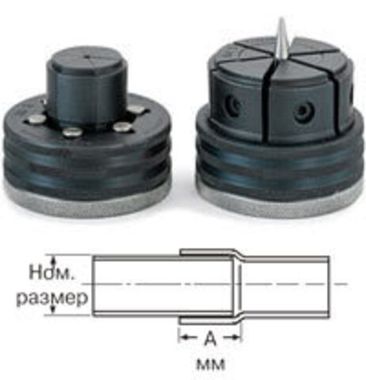

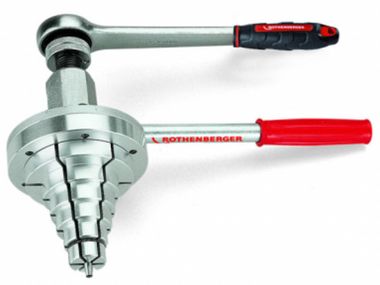

  • Ступенчатый экспандер А 1 — для меди и алюминия: ступенчатая головка расширяет сразу до нужного размера без перенастройки.

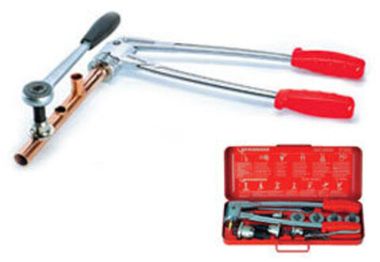

  • Расширительные муфтирующие клещи — формуют муфтовое соединение на медной трубе ручным усилием.
  • КОМБИ КИТ — набор для отбортовки и расширения труб: закрывает обе операции подготовки торца одним кейсом — удобно при монтаже холодильных контуров и систем кондиционирования.

Как выбрать

  • Диаметры и материал. Кондиционерные магистрали и медь до 22 мм — ручной Super Expander Rotorica с головками под ваш ряд. Медь, алюминий и нержавейка до 110 мм с толстой стенкой — гидравлический H 600.
  • Объём работ. Единичные соединения на выезде — ручной экспандер или клещи. Серийное изготовление узлов в цехе — гидравлика или электроприводной экспандер: скорость и повторяемость несопоставимы.
  • Мягкая или твёрдая труба. Если работаете с твёрдой (неотожжённой) медью и не хотите отжигать — раструбная технология вам не подходит, берите пресс-соединения (см. раздел пресс-клещей). Экспандер — инструмент под отожжённую медь.
  • Нужна ещё и отбортовка? Набор КОМБИ КИТ закрывает расширение и отбортовку одним инструментом — для монтажников холодильного оборудования это практично.

Купить труборасширитель для медных труб в нашем магазине можно ручной или гидравлический — в каталоге собраны экспандеры для раструбных соединений всех классов: ручной Super Expander Rotorica со сменными метрическими и дюймовыми головками под кондиционерный ряд 6–22 мм, муфтирующие и расширительные клещи для тонкостенных труб, ступенчатый экспандер А 1 для меди и алюминия и промышленная гидравлическая станция ROTHENBERGER H 600, расширяющая трубы 8–110 мм из меди, алюминия и нержавеющей стали со стенкой до 3,0 мм. Раструбное соединение делается без фитингов — меньше стыков, меньше потенциальных утечек, ниже стоимость магистрали, поэтому экспандер для меди окупается уже на первом крупном объекте.

К труборасширителям в наличии сменные сегментные головки — метрические, дюймовые и стандартные серии для гидравлических пистолетов: изношенную головку заменяют без покупки нового инструмента. Для монтажников холодильных контуров есть набор КОМБИ КИТ, совмещающий расширение и отбортовку торца одним кейсом. Поможем подобрать труборасширитель и комплект головок под ваш ряд диаметров: консультация по телефону и в мессенджерах, доставка по России — самовывоз со склада в Москве, курьером или транспортной компанией.
