Ручные зеркала и электронагреватели для стыковой сварки: от 110 до 1200 мм

Описание

Нагревательное зеркало — главный рабочий орган любой стыковой сварки пластиковых труб: торцы труб прижимаются к разогретому зеркалу, полимер расплавляется, и торцы сводятся в стык. В категории два формата этого инструмента. Первый — ручные зеркала и зеркала для станков без привода: зеркало разогревается, оператор прижимает к нему торцы и осаживает соединение вручную — на малых диаметрах ручное усилие как раз соответствует нужному сварочному давлению. Второй — электронагреватели ПРОСВАР серии С и СМ: штатные зеркальные блоки для стыковых сварочных машин, рассчитанные на нагрев больших диаметров с контролем температуры.

Электронагреватель — это расходуемый и восстанавливаемый узел машины: нагревательное покрытие стареет, антипригарное слой истирается, термопара выходит из строя. Замена штатного нагревателя возвращает машине заводские режимы сварки — покупать новый станок ради перегоревшего зеркала не нужно. Именно поэтому электронагреватели ПРОСВАР представлены в столь широкой линейке: от С 160 для машин малых диаметров до С 1200 для магистральных станков.

Основная сфера — монтажные бригады (ручные зеркала для разовых стыков и врезок), сервисные службы (замена нагревателей в машинах ПРОСВАР и других марок) и заготовительные цеха (зеркала для ручных центраторов и станков). В категории — электронагреватели серии С (базовое исполнение) и СМ, версии ПЛЮС, зеркала РОВЕЛД HE и универсальные зеркала на ручках до 315 мм.

Как пользоваться

1. Подберите нагреватель под модель машины. Электронагреватели ПРОСВАР делятся на серии: С — штатное исполнение для машин ПРОСВАР соответствующего диаметра, СМ — альтернативное исполнение; версии ПЛЮС идут с расширенной комплектацией. Перед заказом сверьте модель машины и диаметр зеркала.
2. Разогрейте зеркало до рабочей температуры. Сварка ПЭ и ПП ведётся при температуре порядка 200–260 °C: контроль по термометру или встроенному терморегулятору. Недогретое зеркало не даёт расплава, перегретое деградирует поверхность полимера.
3. Подготовьте торцы труб. Торцы обрезаются ровно и перпендикулярно оси, окисленный слой снимается торцеванием: перекошенный или окисленный торец не даёт равномерного расплава, и стык получается ослабленным.
4. Нагревайте торцы равномерно. Труба прижимается торцом к зеркалу до появления расплавленного буртика по всей окружности: время нагрева зависит от диаметра и толщины стенки — от десятков секунд на малых диаметрах до нескольких минут на 630–1200 мм.
5. Сводите торцы без проворота. После нагрева торцы осаживаются одним движением без прокручивания: проворот рвёт расплав, и шов выходит пористым. На больших диаметрах осадку ведёт гидропривод машины или центратор.
6. Выдержите стык до охлаждения. Соединение остывает под давлением в зажимах: снятие труб до окончания выдержки — типичная причина брака. Ускоренное охлаждение водой запрещено.
7. Ухаживайте за зеркалом. Остатки расплава снимаются после остывания без абразива: царапаное покрытие липнет к ПЭ и портит торцы. Для электронагревателей контролируйте состояние антипригарного покрытия и термопары — от них зависят режимы сварки.

Типичные ошибки: нагрев «на глаз» без контроля температуры, снятие фиксации до охлаждения, эксплуатация зеркала с разрушенным антипригарным покрытием — частицы покрытия попадают в расплав и становятся концентраторами трещины.

Классификация по характеристикам

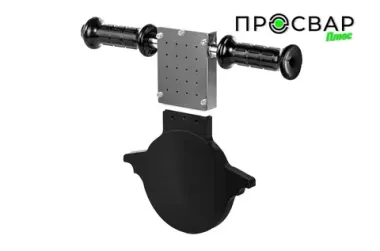

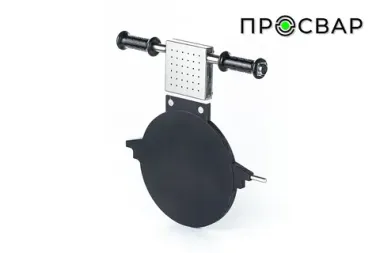

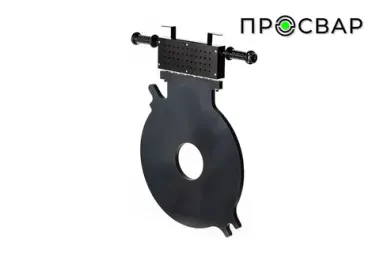

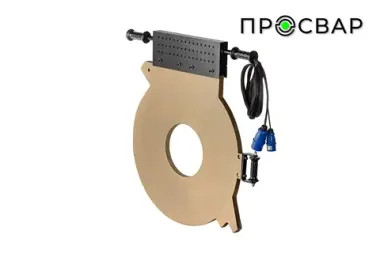

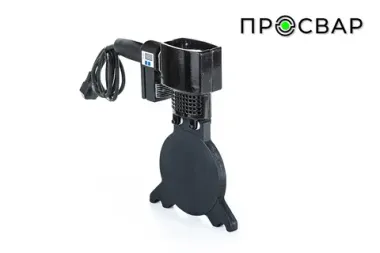

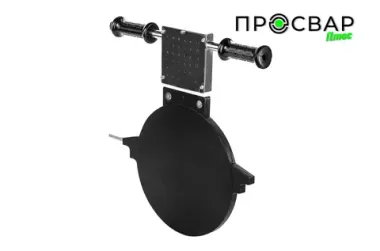

• По максимальному диаметру сварки — до 110 мм: универсальное зеркало на ручке и электронагреватели С/СМ 160 — базовый класс ручной стыковки; до 160 мм: С 160, СМ 160, СМ 160В, С 160 ПЛЮС, зеркало до 160 мм; до 200 мм: РОВЕЛД HE 200, СМ 200, СМ 200В, С 200; до 250 мм: СМ 250, СМ 250В, С 250, С 250 ПЛЮС, зеркало до 250 мм; до 315 мм: СМ 315, С 315, С 315 ПЛЮС, зеркало до 315 мм; до 355–400 мм: С 355, С 355 ПЛЮС, С 400, С 400 (220В); до 450–500 мм: С 450, С 500, С 500 ПЛЮС; до 630 мм: С 630, С 630 ПЛЮС — магистральный сегмент; до 800 мм: С 800, С 800 ПЛЮС; до 1000–1200 мм: С 1000, С 1200 — старший класс категории для магистральных станков;
• По серии — С: штатные электронагреватели машин ПРОСВАР, базовое исполнение; СМ: альтернативное исполнение с другой компоновкой зеркала; ПЛЮС: версии с расширенной комплектацией;
• По напряжению питания — стандартное исполнение и исполнения под сеть 220В (С 400 (220В)): критично для объектов с ограниченной сетевой инфраструктурой;
• По назначению — электронагреватели: замена штатного зеркального блока в стыковых машинах и сервисное восстановление оборудования; ручные зеркала на ручках: разовые стыки, ремонтные врезки, работа с ручными центраторами без станка; зеркала РОВЕЛД HE: штатная оснастка машин РОВЕЛД и универсальное применение;
• По типу инструмента — электронагреватели с контролем температуры (ТЭН с термопарой) и ручные зеркала с нагревом от внешнего источника тепла.

Каталог по брендам

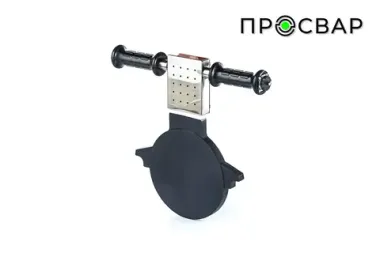

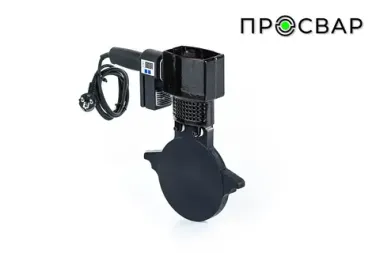

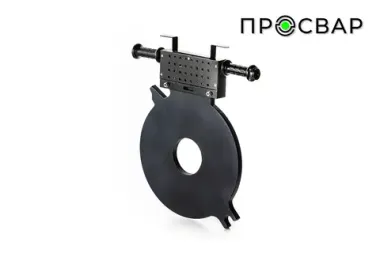

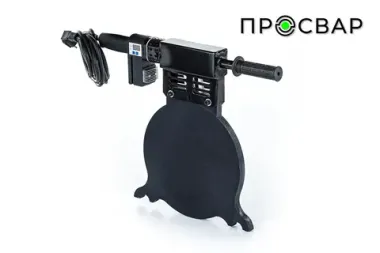

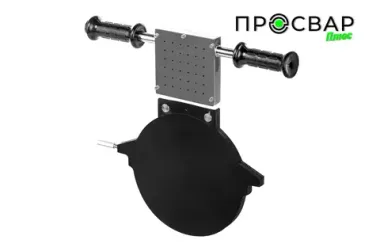

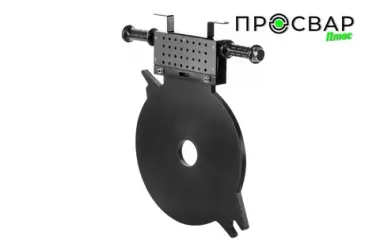

• Электронагреватели ПРОСВАР — крупнейшая линейка категории, 24 позиции: серия С от 160 до 1200мм , серия СМ (СМ 160, СМ 160В, СМ 200, СМ 200В, СМ 250, СМ 250В, СМ 315) и версии ПЛЮС для диаметров 160–800. ПРОСВАР — отечественный производитель сварочного оборудования, нагреватели серии С ставятся как штатная замена в машинах ПРОСВАР и подходят для замены оборудования других марок при совпадении посадочных размеров;
• Зеркала РОВЕЛД (ROWELD) — HE 200 (диаметр 200 мм), HE 120/45 и HE 300 (диаметр 300 мм): зеркальные блоки для машин РОВЕЛД, исполнение под штатную посадку;

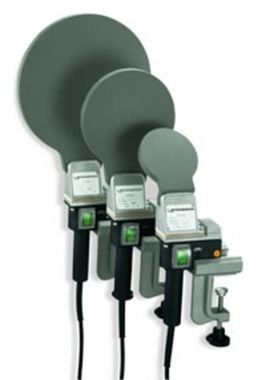

• Сварочные зеркала на ручках — универсальные зеркала для стыковой сварки до 110, 160, 250 и 315 мм: работа без станка, в паре с ручными центраторами и зажимами; набор из зеркала на ручке и центратора закрывает разовые стыки малых и средних диаметров;
• Ручные зеркала малых диаметров — зеркало W2/G63 (до 63 мм) и комплект G63/G75/G90 (три диаметра в наборе): базовый инструмент для ремонтных врезок.

Как выбрать

• По модели вашей машины. Главное правило: электронагреватель подбирается под модель станка — серию С или СМ, диаметр и посадочные размеры. Владельцам машин ПРОСВАР подходят штатные нагреватели соответствующего индекса (машина С 250 — нагреватель С 250 или СМ 250). Владельцам РОВЕЛД — зеркала HE. Если машины другой марки — сверьте посадку и диаметр зеркала с нашей помощью.
• По диаметру сварки. Диаметр электронагревателя должен соответствовать максимальному диаметру сварки машины: 160 мм — С 160/СМ 160, 500 мм — С 500, 1200 мм — С 1200. Нагреватель меньшего диаметра сужает диапазон машины, большего — не установится.
• По исполнению серии. С — базовое штатное исполнение: восстановление машины до заводских режимов. СМ — альтернативная компоновка. ПЛЮС — расширенная комплектация, стоит выбрать, если нужна полная оснастка зеркального блока сразу.

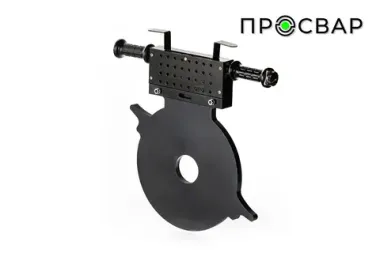

• По напряжению сети. На объектах с ограниченной сетью смотрите исполнение С 400 (220В): питание от бытовой сети 220В снимает вопрос с генераторами на крупных диаметрах.
• По объёму работ. Разовые стыки и ремонт — зеркало на ручке до 160 или 250 мм в связке с ручным центратором: дешевле станка и автономно. Серийная сварка — штатный электронагреватель в машине: ручное зеркало не даёт стабильных режимов на потоке.
• Сразу планируйте сервис. Нагревательное покрытие и термопара — расходные элементы: для бригады с несколькими машинами разумно держать запасной нагреватель под основной диаметр — простой машины на объекте стоит дороже.

Купить электронагреватель для стыковой сварки в нашем магазине можно на весь диапазон диаметров от 160 до 1200 мм: линейка ПРОСВАР серии С и СМ закрывает машины всех ходовых классов — С 160, С 200, С 250, С 315, С 355, С 400, С 450, С 500, С 630, С 800, С 1000 и С 1200, включая версии ПЛЮС и исполнение С 400 под сеть 220В. Купить нагреватель для сварочной машины стоит сервисным службам и владельцам станков: зеркальный блок — расходуемый узел, покрытие стареет, термопара выходит из строя, и замена электронагревателя возвращает машине заводские режимы сварки без покупки нового станка. Для владельцев машин РОВЕЛД в категории — зеркальные блоки HE 200, HE 120/45 и HE 300 под штатную посадку. Купить ручное зеркало для стыковой сварки стоит монтажным бригадам для разовых стыков и ремонтных врезок: зеркала на ручках до 110, 160, 250 и 315 мм работают без станка, в паре с ручными центраторами, а набор G63/G75/G90 закрывает три ходовых диаметра одним комплектом. Поможем подобрать нагреватель под вашу машину: консультация по телефону и в мессенджерах, доставка по России.
