Гидравлический трубогиб — станок для холодной гибки стальных труб: гидроцилиндр давит на трубу, она упирается в гибочный башмак (сегмент) нужного диаметра и изгибается на угол до 90–180° без нагрева, засыпки песком и «гармошки» на месте сгиба. Усилие от 6 до 23 тонн позволяет гнуть водо- и газопроводные трубы от 3/8" до 4" (100 мм) со стенкой до 4,5–6 мм — то, что ручному рычажному трубогибу не под силу.

Типовые задачи: монтаж систем водоснабжения, отопления и газопроводов, изготовление отводов и скоб прямо на объекте, гибка труб в котельных и промышленных системах, рихтовка труб, гибка медных и алюминиевых труб, а также металлопластика. Отвод, согнутый на месте, экономит и на фитингах с отводами, и на сварке: меньше стыков — выше надёжность трубопровода.

В каталоге — восемь брендов ручных гидравлических трубогибов: российские САТУРН серии ТГ, BREXIT серии B-Bend, Voll серии V-Bend, ROTORICA (MEGABEND, Испания), профессиональные ROTHENBERGER (РОБУЛЛ) и REMS (Питон), RIDGID (HB382/HB383), Stalex (HB-8/HB-10), SHTALL, плюс универсальные модели с верхней пластиной и без неё. Диапазон — от компактных 13–18 кг «по месту» до 190-килограммовых станков под 4-дюймовую трубу.

Как пользоваться

  1. Подберите башмак под диаметр. Каждый гибочный сегмент работает со «своим» диаметром трубы — от 1/2" до 2", 3" или 4" в зависимости от комплектации. Проверьте, что стенка трубы не превышает допустимую для модели (обычно 2,75–4,5 мм, у ТГ-4 — до 6 мм).
  2. Установите станок. Компактные модели кладут на пол или верстак; станки от 20 тонн работают на треноге-подставке — она входит в комплект или докупается отдельно.
  3. Заведите трубу. Труба укладывается между гибочным сегментом и упорами. У моделей с откидной или сдвигаемой верхней пластиной (SHTALL-HHW-2, HB382/HB383) пластина откидывается — установка и извлечение трубы заметно проще.
  4. Гните. Качайте рычаг насоса: шток давит на трубу, она изгибается по сегменту. Контролируйте угол — гибка ведётся до заданного угла, максимум 90° у большинства моделей, 180° у MEGABEND. У Stalex HB-10 крупные диаметры гнутся до 120°.
  5. Сбросьте давление и извлеките трубу. У многих моделей есть автоматический обратный ход поршня — рама возвращается в исходное положение без «перекачки». Потом снимите трубу, поменяйте сегмент и повторите цикл.
  6. Уход. Гибочную систему заполняют hydraulic oil (1 л в комплекте у V-Bend). Закрытые гидросистемы в моноблочном исполнении техобслуживания не требуют; следите за уплотнениями поршня и масляным фильтром у профессиональных моделей.

Техника безопасности: не превышайте усилие и толщину стенки — у MEGABEND и профессиональных моделей стоит предохранительный клапан от перегрузки, у бюджетных нет; не стойте в плоскости вылета трубы при гибке; утяжелённые станки (120–190 кг) перемещайте на роликах или колёсах, а не волоком.

Классификация по характеристикам

По усилию гидроцилиндра:

  • До 10 тонн — тонкостенные трубы 1/2"–2": B-Bend 1 и V-Bend 1 (6 т), Stalex HB-8 (8 т) и HB-10 (10 т), ТГ-1 (90 кН). Лёгкие и мобильные машины для сантехнических работ.
  • 12–15 тонн — основной монтажный класс до 2" со стенкой 4,5 мм: ТГ-2 (88 кН), SHTALL-HHW-2 (13 т), MEGABEND (15 т), РОБУЛЛ тип Е (150 кН).
  • 20 тонн и выше — тяжёлый класс до 3–4": ТГ-3 (196 кН), ТГ-4 (206 кН), V-Bend 3 (20 т) и V-Bend 4 (23 т).

По типу рамы: закрытая рама (жёсткая конструкция — B-Bend, V-Bend, SHTALL), открытая рама (РОБУЛЛ тип Е — обзор зоны гиба), рама с откидной или сдвигаемой верхней пластиной (SHTALL-HHW-2, RIDGID HB382/HB383 — быстрая установка трубы), исполнение без верхней пластины.

По комплектации гибочных сегментов: 1/2–3/4–1" (младшие модели), 1/2–2" (полный монтажный набор из шести сегментов — стандарт), 3/8–2" (с добавлением 3/8" у MEGABEND, РОБУЛЛ, REMS), 1/2–3" и 1/2–4" (тяжёлый класс), металлопластиковые сегменты 32–75 мм (REMS Питон).

По углу гиба: до 90° — стандарт для водо- и газопроводных систем; до 120° — Stalex HB-10 на крупных диаметрах; до 180° — MEGABEND 2".

По ходу штока: 150 мм (компактные ТГ-1, V-Bend 1, B-Bend 1) — гибка за несколько подкачек; 250–370 мм — средний и тяжёлый класс; 420 мм — ТГ-4, минимум подкачек на большом диаметре.

По весу и мобильности: 13–18 кг — переноска в картонной коробке, работа «по месту» в тесных помещениях; 43–60 кг — разборные конструкции и ящики, перевозка в легковом авто; 110–190 кг — стационарные станки цеха и участка с треногой.

Каталог по брендам

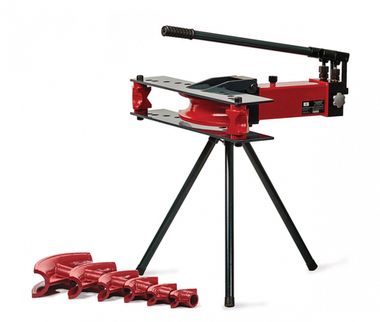

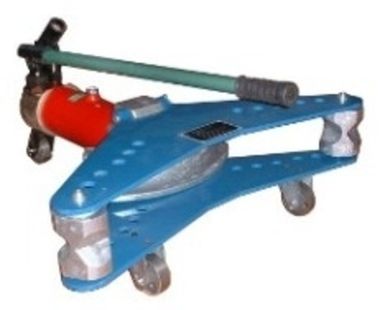

САТУРН (Россия). Серия ТГ — четыре размера от 1" до 4". ТГ-1 — гибка стальных труб 3/8"–1" без деформации профиля: формы 15, 20 и 25 мм в комплекте, усилие 90 кН, ход штока 150 мм, вес всего 18 кг, двухскоростной поршень для труб малого и большого диаметров, ролики для транспортировки, поставка в металлическом ящике. ТГ-2 — разборная конструкция для гибки труб 1/2"–2" (15–50 мм) со стенкой 2,75–4,5 мм: диаметр гиба 4D, усилие 88 кН, ход штока 250 мм, вес 60 кг. ТГ-3 — сгиб стальных труб до 90° диаметром 15–75 мм: усилие 196 кН, ход 320 мм, вес 120 кг; сохраняет пропускную способность трубопровода без сдавливания и изломов. ТГ-4 — флагман серии до 100 мм (4"): формы 1 1/2"–4" в комплекте, стенки до 6 мм, усилие 206 кН, ход штока 420 мм, вес 190 кг.

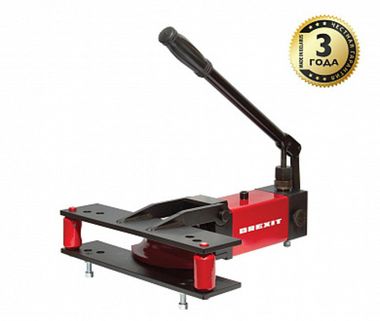

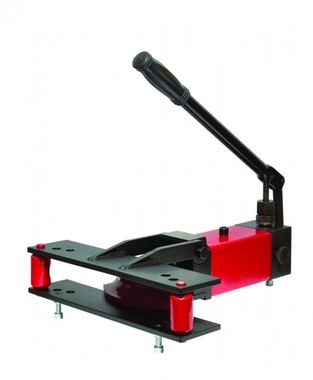

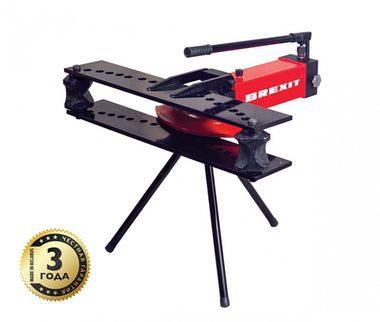

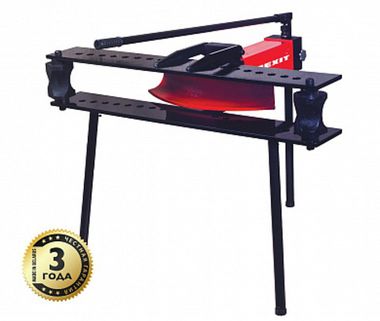

BREXIT. Серия B-Bend с закрытой рамой — холодная гибка газовых, водопроводных и котельных труб по DIN 2440/2441 под углом до 90°. B-Bend 1 — трубы 1/2–1", сегменты 1/2, 3/4, 1", насос 6 т, гидросистема в моноблочном исполнении с автоматическим обратным ходом поршня, вес 13 кг. B-Bend 2, закрытая рама — шесть сегментов от 1/2" до 2", боковые упоры, тренога, вес 50 кг. B-Bend 3 — сегменты до 3", закрытая рама, гарантия 36 месяцев. B-Bend 4 — девять сегментов от 1/2" до 4", максимальный диаметр серии.

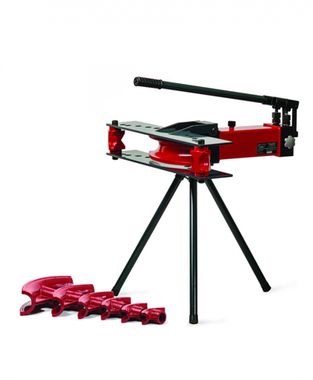

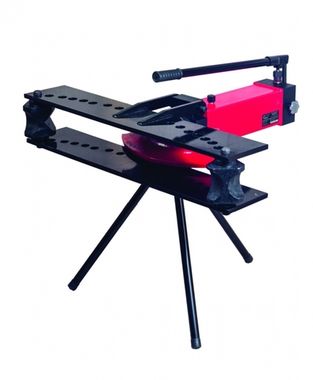

Voll. Серия V-Bend с закрытой рамой: V-Bend 1 — 1/2–1", насос 6 т, рабочий ход 150 мм, вес 16 кг, в комплекте масло 1 л; V-Bend 3 — трубы до 3", насос 20 т, ход 290 мм, вес 109 кг, тренога и деревянный ящик в комплекте; V-Bend 4 — до 4", насос 23 т, ход 370 мм, вес 168 кг. У всей серии — автоматический возврат поршня, разборная конструкция, порошковая окраска рамы. V-Bend 2 — средний размер линейки до 2" со стенкой до 4,5 мм. Отдельно в бренде Voll есть электрогидравлическая версия V-Bend 2E.

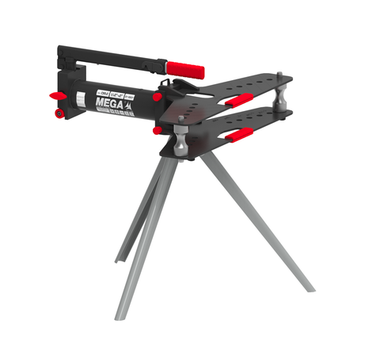

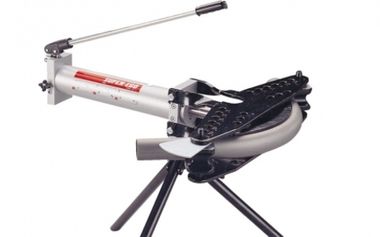

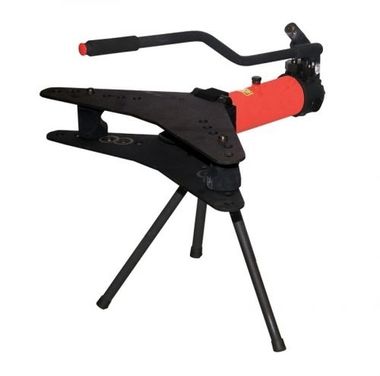

ROTORICA / MEGABEND (Испания). MEGABEND 2" — гибка ВГП-труб от 3/8" до 2" по DIN 2440/2441 на угол до 180°: гидроцилиндр 15 т, V-образный дизайн рамы (зона гиба 90° просматривается, короче гидравлический ход и меньше время гибки), полный комплект сегментов от 3/8" до 2", тренога, пластиковый кейс, предохранительный клапан от перегрузки и гидравлическое ограничение хода, вес 43 кг.

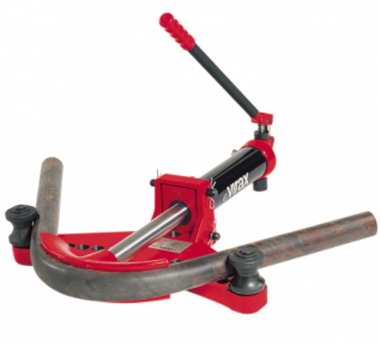

ROTHENBERGER / РОБУЛЛ тип Е (Германия). Профессиональная модульная система: ручной или электрический гидравлический насос, открытая или закрытая рама — на выбор под задачу. Гибка труб 3/8"–2" до 90°, усилие насоса 150 кН (15 т), гибка в трёх положениях, автоматический обратный ход поршня, закалённый хромированный поршень, масляный фильтр. В комплекте башмаки 1/2–2", транспортировочный ящик; вес комплекта 59,8 кг (открытая рама) и 72,6 кг (закрытая).

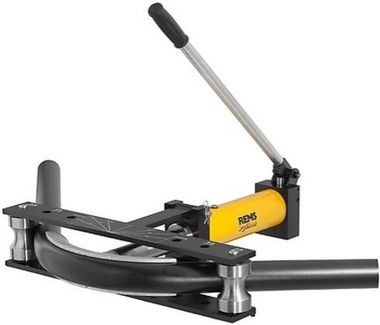

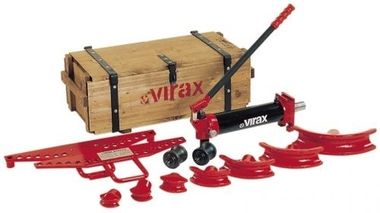

REMS (Германия). Питон Сет (Set St 1/2–2") — масляно-гидравлический трубогиб для точной гибки до 90°: стальные трубы по EN 10255 (DIN 2440) от 3/8" до 2" и металлопластиковые трубы 32–75 мм — редкая для категории опция. В комплекте гибочные формы 1/2–2", привод с держателями роликов и роликами-упорами, гибочные сегменты, тренога-подставка, деревянный ящик.

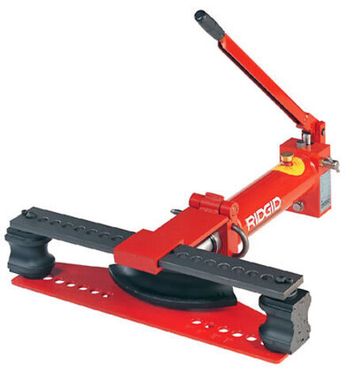

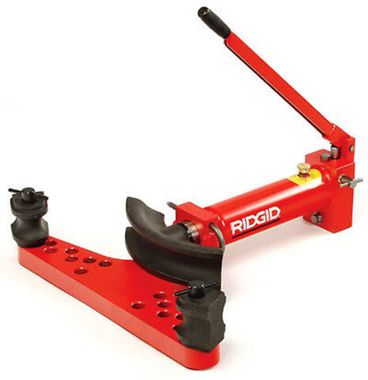

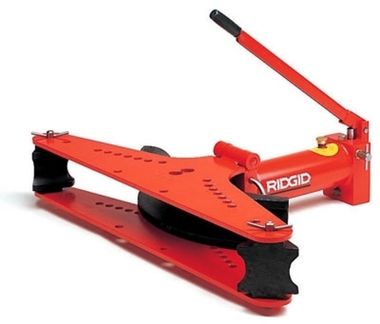

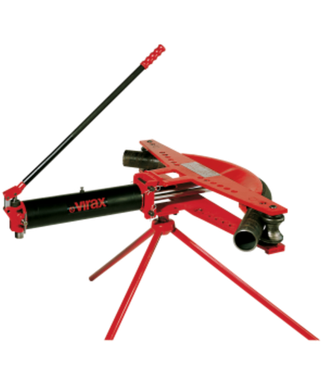

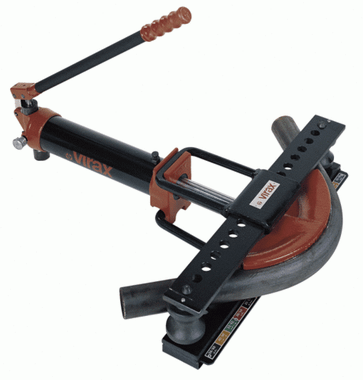

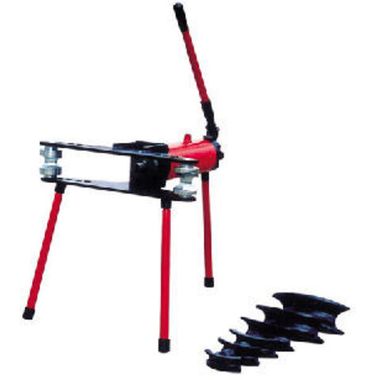

RIDGID (США). Тяжёлая серия с верхней пластиной: HB382 — универсальный переносной трубогиб для холодной гибки газовых и водопроводных труб 3/8"–2" (до 51 мм) с откидывающейся верхней пластиной; HB383 — версия до 3". Есть исполнения со сдвигаемой пластиной и без неё, а также электроприводные версии HB382E/HB383E; в категории представлены версии с верхней пластиной 3/8"–2", 3/8"–3" и до 1 1/4", плюс безымянные по названию модели 3801 (без верхней пластины, до 1 1/4") и 3814 (с верхней пластиной, 3/8"–4").

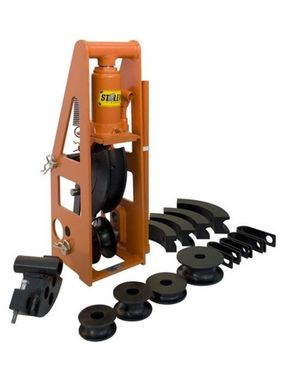

Stalex (Китай). HB-8 — усилие 8 т, ход ползуна 120+60 мм, штампы под трубы 3/4", 1", 1 1/2", 1 5/8", 1 3/4", вес 43 кг; гнёт стальные, медные, алюминиевые и металлопластиковые трубы. HB-10 — усилие 10 т, ход 155 мм, штампы 20–60 мм с толщиной стенки до 3,25–4,5 мм, угол гибки 0–90° (крупные диаметры — до 120°), радиус гибки 62–187 мм, вес 43 кг.

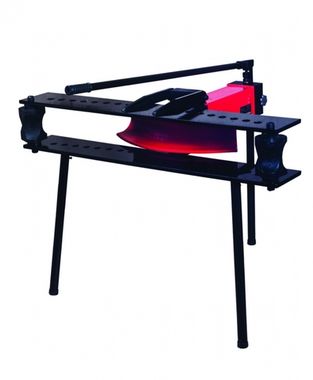

SHTALL. SHTALL-HHW-2 — трубогиб 1/2"–2" с откидывающейся верхней пластиной для быстрой и аккуратной гибки водо- и газовых, оцинкованных и эмалированных труб без нагрева и заполнения: усилие 13 т, ход поршня 250 мм, стенки 2,75–4,5 мм, угол 0–90°, улучшенная рукоять против перегрузок, нижние колёса для перевозки, поставка в собранном виде в фанерном ящике, вес 46 кг.

Как выбрать

1. Диаметр и стенка трубы. Смотрите не только на максимальный диаметр, но и на комплект сегментов: если работаете с ВГП-трубами от 3/8", нужны MEGABEND, РОБУЛЛ или REMS — у большинства остальных комплект начинается с 1/2". Стенку сверяйте с паспортом: 2,75–4,5 мм — норма для большинства, 6 мм держит только ТГ-4.

2. Усилие под класс задач. Сантехника и отопление в квартирах и коттеджах — 6–10 т (B-Bend 1, V-Bend 1, Stalex HB-8/HB-10). Монтажные бригады и ЖКХ с трубой до 2" — 13–15 т (ТГ-2, SHTALL, MEGABEND, РОБУЛЛ). Промышленность и магистрали до 3–4" — от 20 т (ТГ-3, ТГ-4, V-Bend 3/4).

3. Верхняя пластина — по частоте установки труб. Большой поток труб на объекте — берите модель с откидной пластиной (SHTALL-HHW-2, HB382/HB383): каждый цикл установки и извлечения ускоряется, а на смене это сотни повторов.

4. Мобильность. Работа «по месту» в тесных помещениях — ТГ-1 (18 кг) или B-Bend 1 (13 кг): их носят на участке и даже в квартиру. Возите в авто — ТГ-2, MEGABEND, Stalex с весом 43–60 кг. Цех и стационарный пост — ТГ-3/ТГ-4 и V-Bend 3/4 на треноге.

5. Угол гиба. Отопление и водопровод — достаточно 90°. Отводы и компенсаторы с большим разворотом — MEGABEND 2" с углом до 180°. Крупные диаметры с нестандартными углами — Stalex HB-10 (до 120°).

6. Материалы труб. Только сталь — любой станок. Медные, алюминиевые и металлопластиковые — Stalex HB-8 или REMS Питон (металлопластик 32–75 мм). Сплав работает иначе, чем сталь: обычные сегменты мнут мягкую трубу.

7. Профессиональный уровень. Для бригад, для которых трубогиб — основной инструмент, берите РОБУЛЛ тип Е или REMS Питон: модульность (смена насоса и рамы), хромированный поршень, масляный фильтр, автоматический обратный ход — это ресурс и скорость на ежедневной эксплуатации. Для эпизодических работ хватит B-Bend и V-Bend с гарантией до 36 месяцев.

Купить гидравлический трубогиб — значит гнуть стальные водо- и газопроводные трубы до 4 дюймов на месте монтажа, без нагрева, сварных отводов и лишних фитингов: гидроцилиндр усилием от 6 до 23 тонн изгибает трубу по сменному башмаку на угол до 90–180°. В каталоге — российские трубогибы САТУРН серии ТГ: ТГ-1 для труб до 1" весом 18 кг, ТГ-2 до 2" с разборной конструкцией и ходом штока 250 мм, ТГ-3 до 3" с усилием 196 кН и флагман ТГ-4 до 4" со стенкой до 6 мм и ходом 420 мм. Серии B-Bend (BREXIT) с закрытой рамой и автоматическим обратным ходом поршня закрывают диапазон от 1/2" до 4" — от 13-килограммового B-Bend 1 до B-Bend 4 с девятью сегментами; ручные гидравлические трубогибы V-Bend (Voll) в аналогичных размерах идут с насосами 6–23 тонн, треногой и деревянным ящиком. Испанский MEGABEND 2" гнёт ВГП-трубы от 3/8" до 2" на угол до 180° с предохранительным клапаном от перегрузки. Для профессиональных бригад — модульный РОБУЛЛ тип Е (ROTHENBERGER) с насосом 15 т и выбором открытой или закрытой рамы и REMS Питон, который гнёт и сталь EN 10255 3/8"–2", и металлопластик 32–75 мм. Для поточной работы — RIDGID HB382 и HB383 с откидывающейся верхней пластиной, Stalex HB-8/HB-10 с углом гибки до 120° и SHTALL-HHW-2 на 13 тонн с колёсами и фанерным ящиком. Подберём трубогиб под диаметр трубы, стенку и характер работ: консультация по телефону и в мессенджерах, доставка по России.
