Пневмозаглушка ПЗУ-09 Н для труб 90-180мм

Хит

Пневматическая заглушка ПЗУ-09КМН для экстренного и герметичного перекрытия труб диаметром от 90 до 180 мм.

Оболочка из немаслобензостойкой резины без кронштейна со штуцером вентиля

Применение: Водопроводные, канализационные сети (с демонтажом после применения)

Пневмозаглушка ПЗУ-09 Н для труб 90–180 мм — глухая, немаслобензостойкая

ПЗУ-09 Н — пневматическая заглушка для быстрого и герметичного перекрытия труб диаметром от 90 до 180 мм при аварийных, ремонтных и пусконаладочных работах на водопроводных, канализационных и тепловых сетях. Оболочка из немаслобензостойкой резины без кронштейна, со штуцером вентиля: заглушка опускается в трубу, накачивается сжатым воздухом и распирается до плотного прилегания к внутренним стенкам — поток надёжно блокирован, а жидкость за заглушкой не уходит в зону ремонта.

Артикул: ПЗУ-09 Н.

Ключевые особенности

Сокращает сроки ремонта — заглушка ставится через колодец обслуживания за минуты, без разборки узла и перекрытия всей сети.
Чистота в месте работ — вода, накопившаяся за заглушкой, не выливается в траншею: жидкость отводится только после завершения ремонта, при стравливании воздуха.
Устраняет потери транспортируемой жидкости — участок перекрывается локально, сливать всю систему не нужно.
Исполнение «Н» — оболочка из немаслобензостойкой резины для работы с водой и нейтральными средами (для нефтепроводов нужна серия с индексом «М»).
Многоразовая — после продувки, промывки и просушки заглушка готова к следующему объекту; повреждения в большинстве случаев устранимы несложным ремонтом.

Конструкция и принцип работы

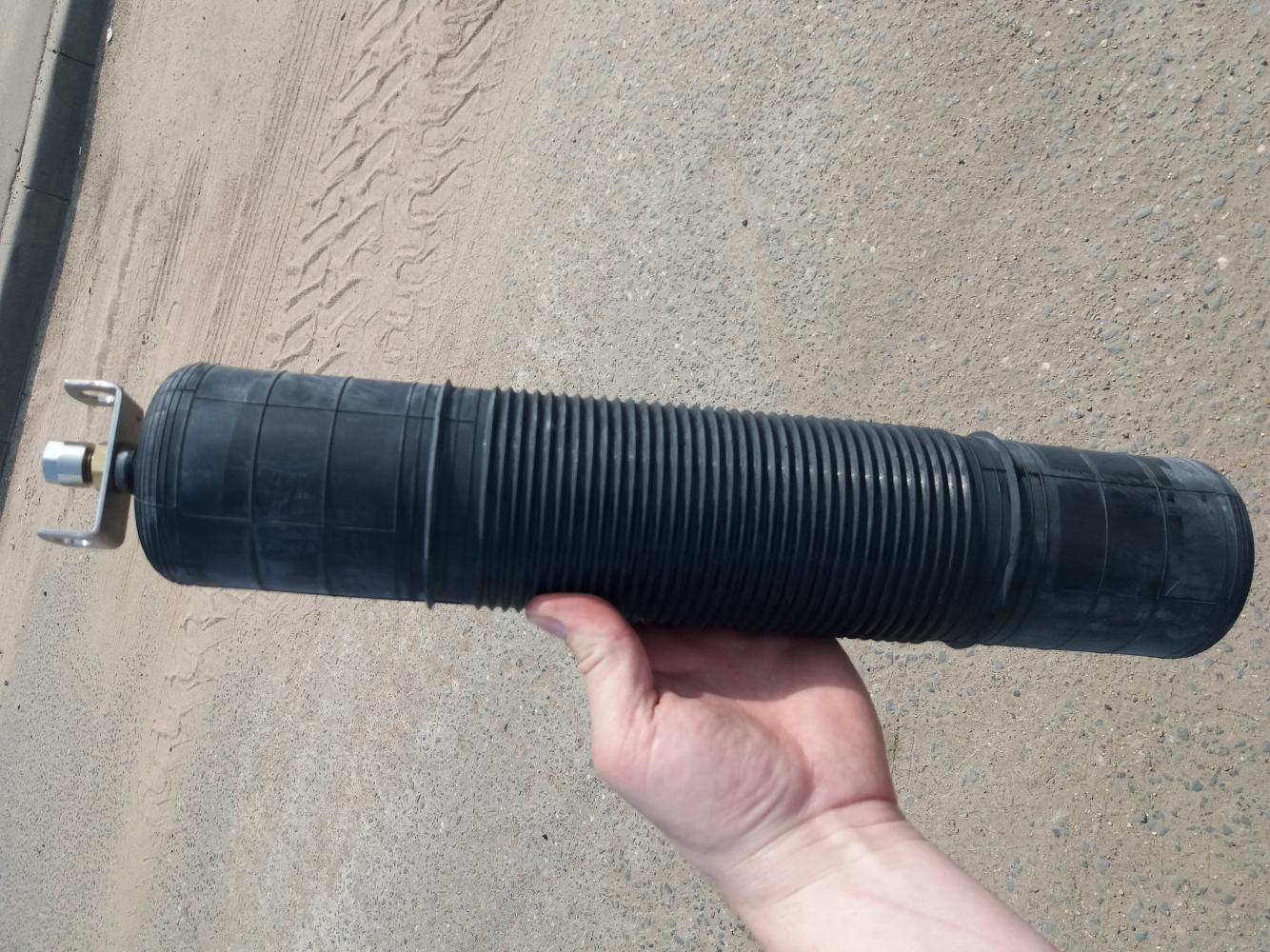

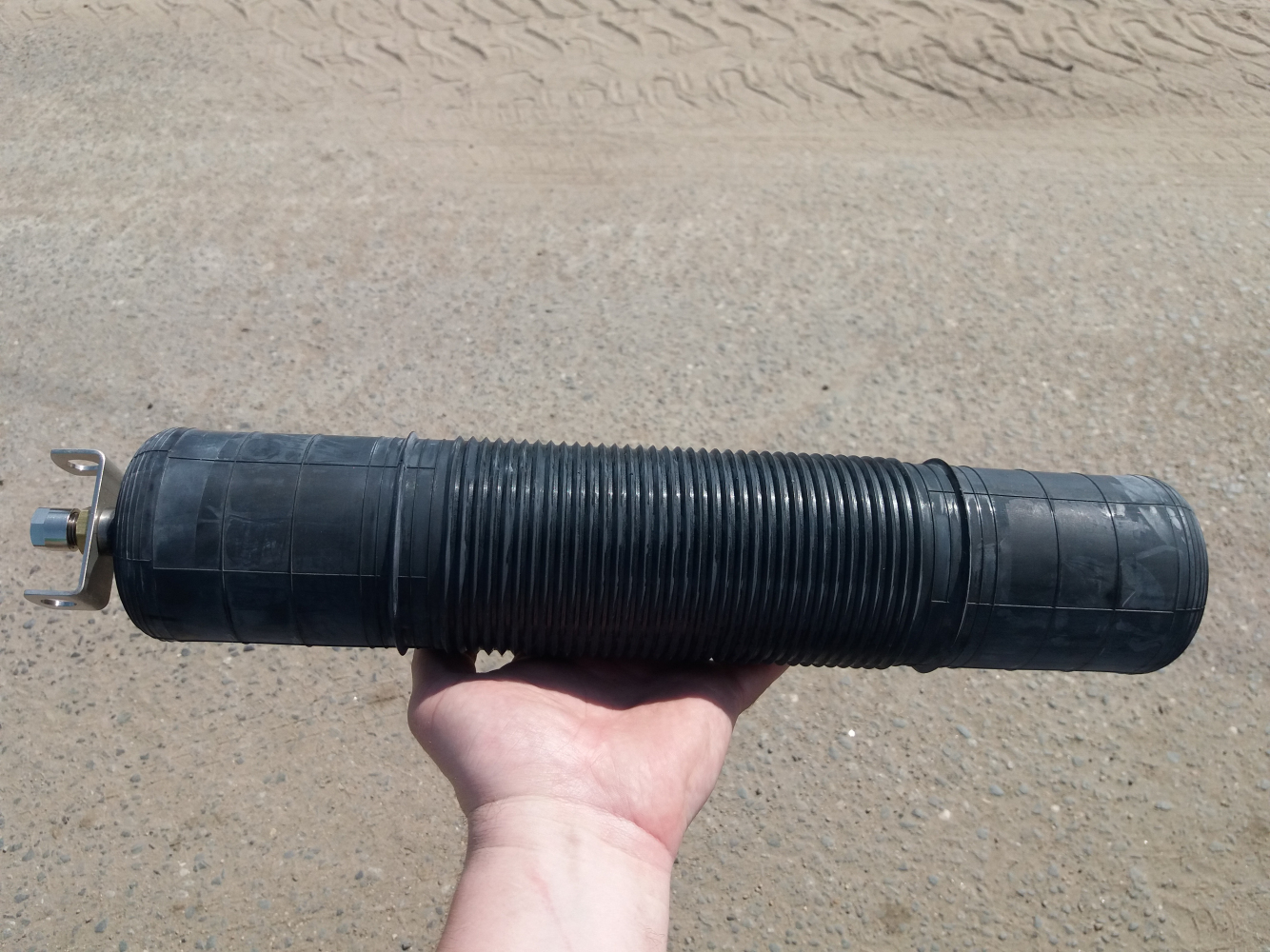

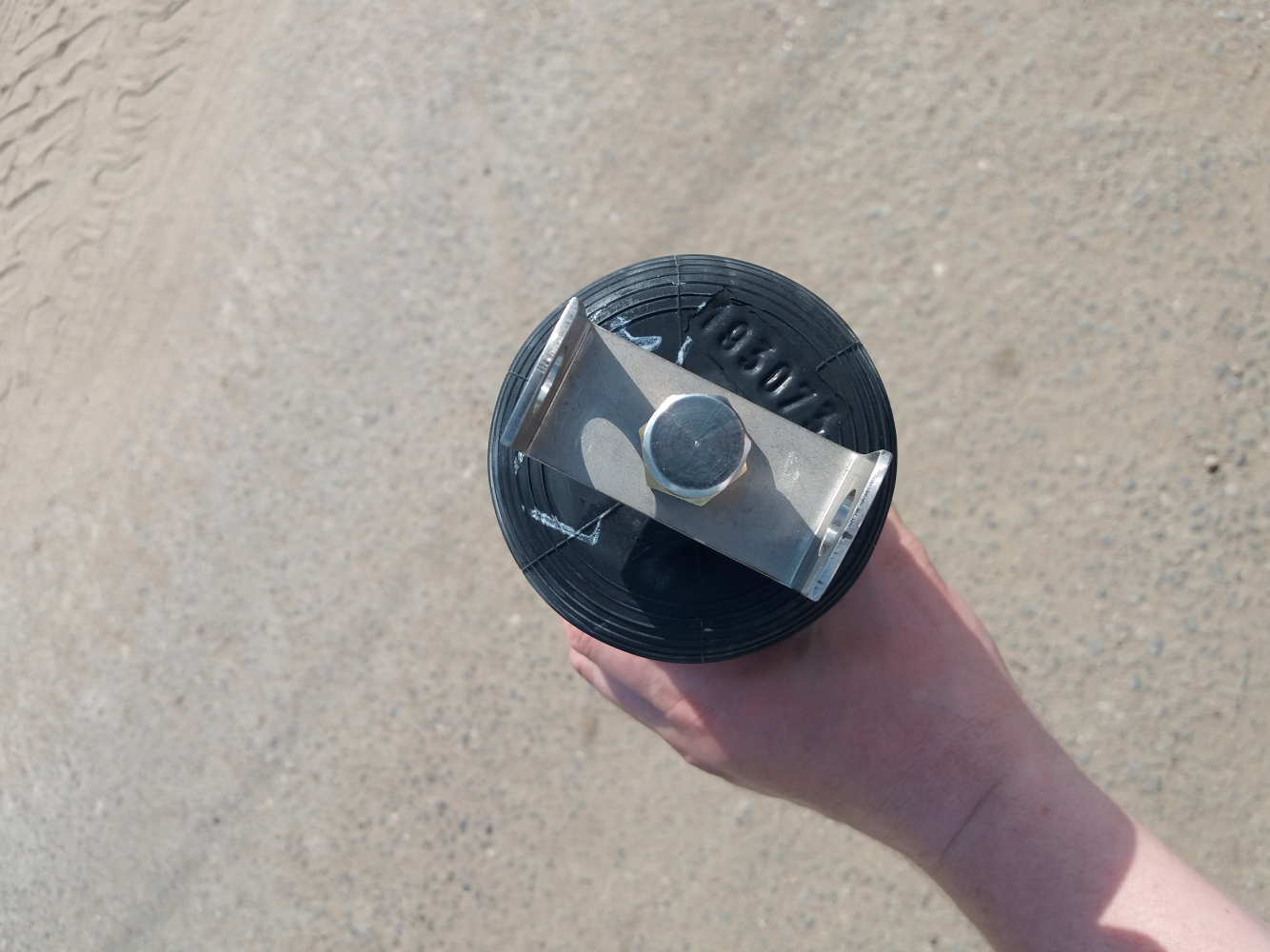

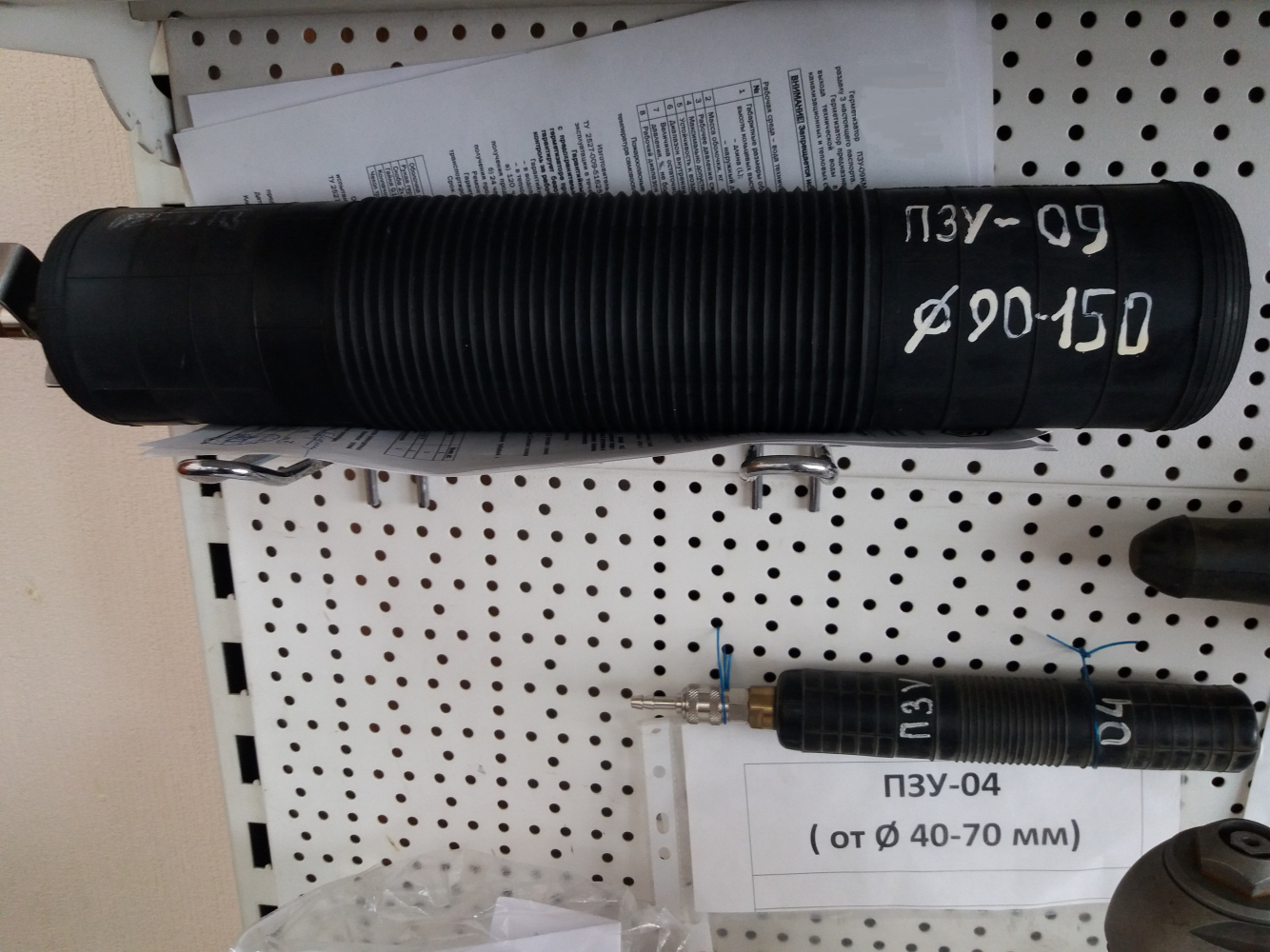

Заглушка представляет собой полую цилиндрическую оболочку с двумя плоскими днищами. На одном днище расположен вентиль для подачи сжатого воздуха со скобой (серьгой) для фиксации тросом, на другом — проушина, за которую заглушку удерживают в трубе при стравливании воздуха и сходе накопившейся воды. Вентиль и скоба — из стали с коррозионностойким покрытием или нержавеющей стали. Вводится через открытый торец трубы или вырезанное операционное отверстие соответствующего размера; на канализационных сетях установка, как правило, выполняется из колодца обслуживания с помощью лебёдки.

Порядок работ: проверить комплектность и состояние оболочки, зачистить внутреннюю поверхность трубы на нужную длину, собрать пневмосистему, опустить заглушку за тросом в место перекрытия, проверить герметичность, установить рабочее давление. После ремонта — сбросить давление воздуха, извлечь заглушку, промыть и просушить. Весь цикл установки и демонтажа занимает несколько минут.

Технические характеристики

Параметр	Значение
Диаметр перекрываемых труб	90–180 мм
Давление жидкости в трубе	до 1,5 атм
Давление воздуха в заглушке	до 4,0 атм
Диаметр оболочки в свободном состоянии	80 мм
Длина оболочки	400 мм
Масса	0,87 кг
Оболочка	немаслобензостойкая резина

Заглушка имеет сертификат утверждённого образца, поставляется с инструкциями и журналом эксплуатации, описанием монтажа и демонтажа, требованиями безопасности и правилами хранения.

Важно при эксплуатации

Не надувать заглушку вне трубопровода — распрямлённая оболочка рассчитана только на работу внутри трубы.
Не превышать допустимые давления накачки и подпора жидкости.
Для нефтепроводов и сред с нефтепродуктами применять только заглушки в исполнении «М» — серия «Н» для них не предназначена.
Держать заглушку зафиксированной тросом на весь период работ: при стравливании воздуха заглушка сходит с места и может быть подхвачена потоком.

Область применения

перекрытие участка водопровода или канализации при аварийном ремонте;
пусконаладочные и гидравлические работы на тепловых сетях;
локальная изоляция пролёта между колодцами без отключения всей сети;
сброс накопленной воды после ремонта с контролем через проушину и шнур.

Как установить пневмозаглушку при проведении работ на канализационных сетях

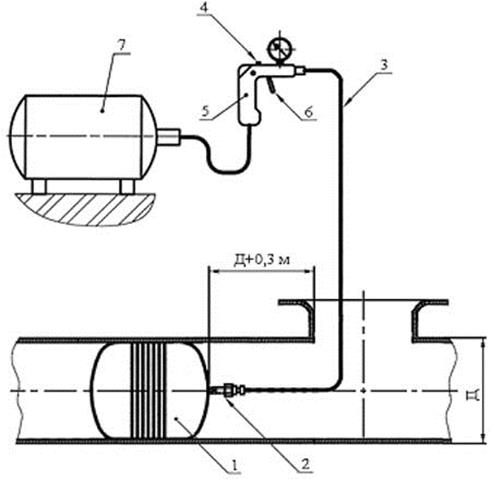

1 – Узел подачи воздуха; 2 – Ниппель; 3 – Узел контроля давления; 4 – Заглушка клапана; 5 – Лебедка; 6 – Трос лебедки; 7 – Источник сжатого воздуха; 8 – Шнур; 9 – Рукав; 10 – Серьга; 11 – Кронштейн; 12 – Вентиль; 13 – Скоба (серьга); 14 – Герметизатор ПЗУ; 15 – Штуцер М24х1,5; 16 – Переходник V8;

а) схема соединения пневмосистемы для ПЗУ-3, ПЗУ-4, ПЗУ-5;

б) схема соединения пневмосистемы для ПЗУ-2

Работа с пневмозаглушкой не предусматривает каких-то особых сложностей. Хотя использование пневмозаглушек в каждом конкретном случае имеет свои нюансы, в общем виде потребуется выполнить несколько шагов.

Проверить комплектность оборудования.
Проверить внешний вид ПЗУ.
Зачистить внутреннюю поверхность трубопровода на требуемую длину.
Собрать пневмосистему.
Опустить через колодец, расположенный выше места установки ПЗУ, трос лебедки с поплавком.
Закрепить трос лебедки за кронштейн ПЗУ.
Опустить ПЗУ в колодец, подтягивая трос лебедки до установки ПЗУ на место перекрытия трубопровода.
Проверить ПЗУ на прочность и герметичность в трубе.
Установить в ПЗУ рабочее давление.
Произвести ремонт трубопровода.
После завершения работ сбросить давление воздуха из ПЗУ.
Стравливая трос лебедки, вытянуть ПЗУ за шнур из колодца.
Отсоединить пневмосистему.
ПЗУ промыть, протереть сухой ветошью.
Узлы и рукава пневмосистемы продуть сжатым воздухом, просушить, установить заглушки и уложить в футляр.

Весь процесс установки и демонтажа пневмозаглушек для трубопроводов и канализации занимает несколько минут. При правильном выполнении каждого этапа устройства перекрывают полости абсолютно герметично, полностью исключая вероятность протекания. После продувки и просушки они готовы к дальнейшему многократному использованию. Поврежденные в процессе эксплуатации заглушки подлежат несложному в большинстве случаев ремонту.
