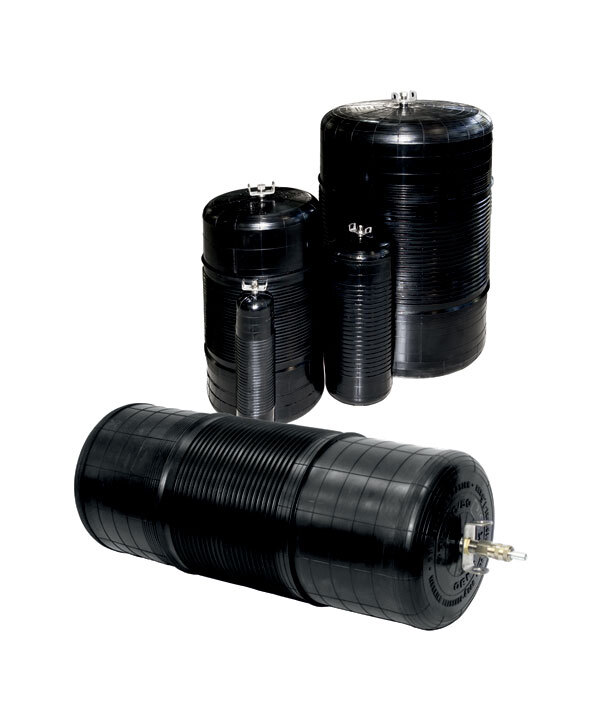

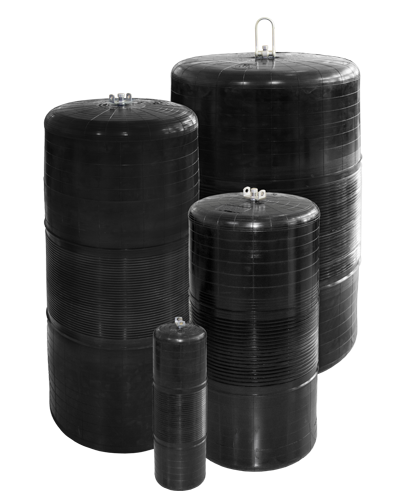

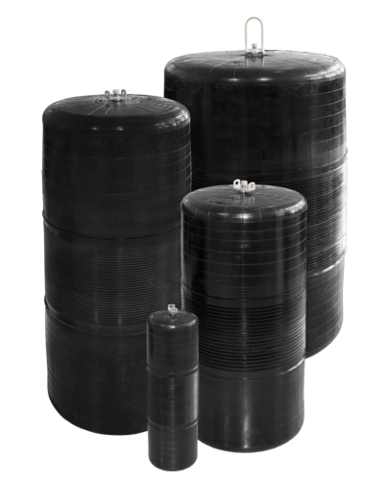

Пневмозаглушка ПЗУ-3А КМН для труб 500-800мм

Пневматические заглушающие устройства в маслобензостойком исполнении:

• Оболочка из резины с кронштейном в комплекте со штуцером вентиля и выносным клапаном

• быстро и надежно позволяют приступить к ремонту поврежденного участка трубопровода
• сокращают сроки ремонта трубопровода
• обеспечивают чистоту в месте проведения ремонтных работ
• устраняют потери транспортируемой жидкости

Как установить пневмозаглушку при проведении работ на канализационных сетях

1 – Узел подачи воздуха; 2 – Ниппель; 3 – Узел контроля давления; 4 – Заглушка клапана; 5 – Лебедка; 6 – Трос лебедки; 7 – Источник сжатого воздуха; 8 – Шнур; 9 – Рукав; 10 – Серьга; 11 – Кронштейн; 12 – Вентиль; 13 – Скоба (серьга); 14 – Герметизатор ПЗУ; 15 – Штуцер М24х1,5; 16 – Переходник V8;

а) схема соединения пневмосистемы для ПЗУ-3, ПЗУ-4, ПЗУ-5;

б) схема соединения пневмосистемы для ПЗУ-2

Работа с пневмозаглушкой не предусматривает каких-то особых сложностей. Хотя использование пневмозаглушек в каждом конкретном случае имеет свои нюансы, в общем виде потребуется выполнить несколько шагов.

1. Проверить комплектность оборудования.
2. Проверить внешний вид ПЗУ.
3. Зачистить внутреннюю поверхность трубопровода на требуемую длину.
4. Собрать пневмосистему.
5. Опустить через колодец, расположенный выше места установки ПЗУ, трос лебедки с поплавком.
6. Закрепить трос лебедки за кронштейн ПЗУ.
7. Опустить ПЗУ в колодец, подтягивая трос лебедки до установки ПЗУ на место перекрытия трубопровода.
8. Проверить ПЗУ на прочность и герметичность в трубе.
9. Установить в ПЗУ рабочее давление.
10. Произвести ремонт трубопровода.
11. После завершения работ сбросить давление воздуха из ПЗУ.
12. Стравливая трос лебедки, вытянуть ПЗУ за шнур из колодца.
13. Отсоединить пневмосистему.
14. ПЗУ промыть, протереть сухой ветошью.
15. Узлы и рукава пневмосистемы продуть сжатым воздухом, просушить, установить заглушки и уложить в футляр.

Весь процесс установки и демонтажа пневмозаглушек для трубопроводов и канализации занимает несколько минут. При правильном выполнении каждого этапа устройства перекрывают полости абсолютно герметично, полностью исключая вероятность протекания. После продувки и просушки они готовы к дальнейшему многократному использованию. Поврежденные в процессе эксплуатации заглушки подлежат несложному в большинстве случаев ремонту.

Пневмозаглушки имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.
