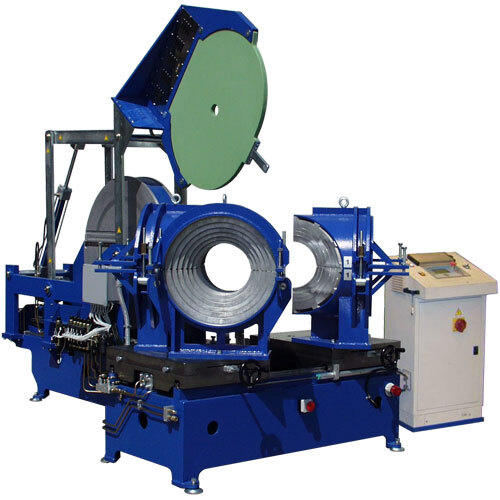

Машины PL 800 CNC предназначены для производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (прямой шов);
- Изготовление отводов (угловой шов в диапазоне 0-45º);
- Изготовление прямоугольных тройников и крестовин (угловой шов 90º);
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º).
В наличии так же имеется: Сварочная машина PL 1600 CNC для производства фасонных изделий
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – гидравлический. Закрывание и запирание призматических зажимов для производства отводов - гидравлическое. Для всех остальных зажимов – закрывание с помощью подъемного средства (в комплект не включено), запирание – гидравлическое.
Машины PL типоразмера 800 производятся только в версии CNC, т.е. высокой степени автоматизации. Версии неавтоматизированная и средней степени автоматизации отсутствуют.
Основная машина с подвижными столами, с гидравлической системой.
- Электроторцеватель с гидравлической системой ввода/вывода.
- Сварочное зеркало с гидравлической системой ввода/вывода.
- Правый и левый поворотные призматические трубные зажимы Ø800 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Вкладыши Ø710 мм в призматические зажимы Ø800 мм.
- Правый и левый поворотные призматические трубные зажимы Ø630 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Вкладыши Ø315, 355, 400, 450, 500, 560 мм в призматические зажимы Ø630 мм.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Деревянный ящик для хранения и транспортировки базового комплекта. Дополнительные принадлежности
Технические характеристики:
| Модель | PL 800 С |
| Артикул | PL800 |
| Рабочий диапазон диаметров, мм: | |
| Прямые швы | 315-800 |
| Отводы | 315-800 |
| Прямоугольные тройники и крестовины | 315-630 |
| Y-тройники | 315-630 |
| Питание, В | 3х380 |
| Установленная мощность, Вт | 23 КВт, 35 А |
| Максимальное давление, бар | 150 |
| Рабочая площадь гидравлических поршней, см2 | 19,63 |
| Производительность гидронасоса, л/мин | 6,7 |
| Максимальный ход каретки, мм | 490 |
| Масса базового комплекта, кг | 2400 |
| Габариты базовой машины, мм | 3500х1700х3000 |
| Бренд | KWH Tech |
