Аппарат для стыковой сварки полиэтиленовых труб 500 - 800мм

Стыковой сварочный аппарат Волжанин ССПТ-800Э применяется для сварки полиэтиленовых труб диаметром 500-800 мм

Сертифицированы ГАЗПРОМСЕРТ, Накс.

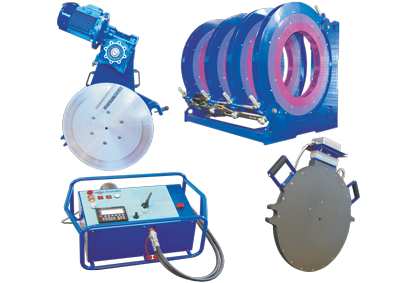

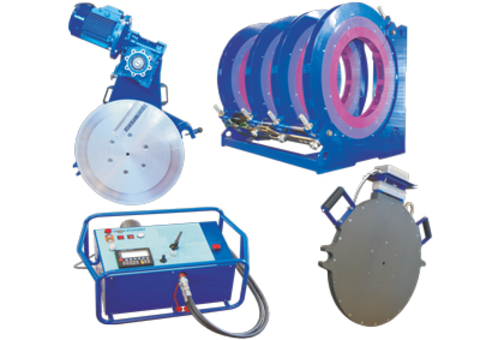

В комплекте:

  • Центратор
  • Нагреватель
  • Торцеватель электрический
  • Опорный ролик
  • Маслостанция
  • Кран-манипулятор
  • Вкладыши Ø 500, 560, 630, 710 мм

ГАРАНТИЯ 18 месяцев



– Центратор предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы, пары подвижных хомутов, приводимых в движение гидравлическими цилиндрами и пары не подвижных хомутов.

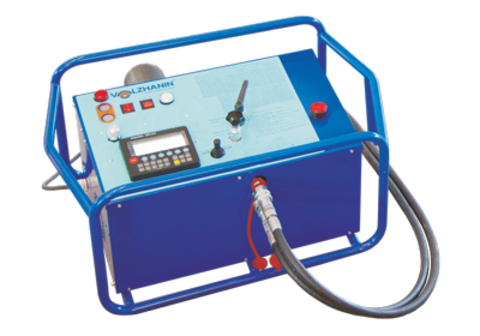

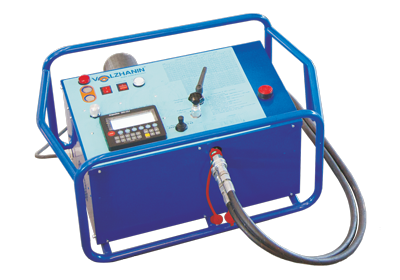

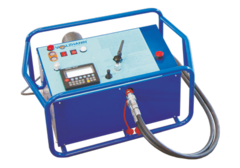

– Электрическая маслостанция с блоком управления предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления, температуры, времени), трехпозиционного распределителя потока, монтажной плиты и нагнетающей установки.

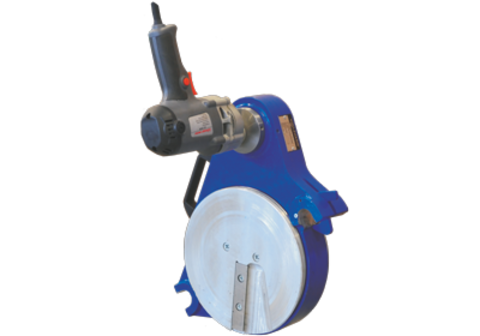

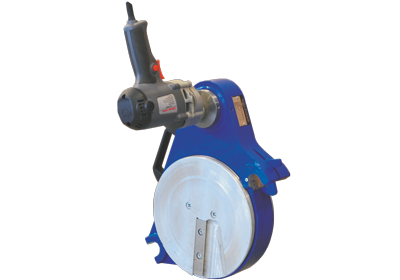

– Торцеватель предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. Состоит из несущего корпуса с такелажным кольцом, привода, двусторонних ножей установленных на дисках торцевателя.

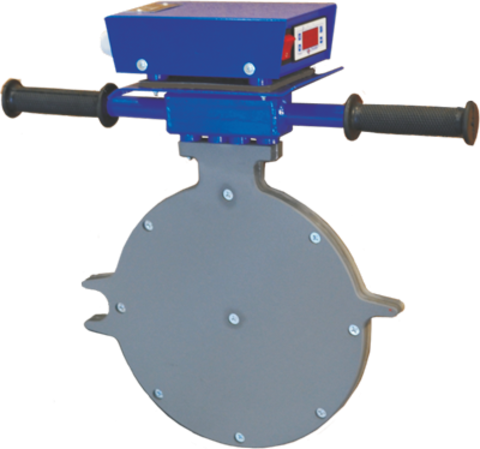

– Нагревательный элемент предназначен для оплавления и прогрева свариваемых торцов труб. Состоит из двух нагреваемых поверхностей с антипригарным покрытием, цифрового блока задания и поддержания температуры и таймера.

– Бокс предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом.

– Комплект вкладышей предназначен для сварки труб меньше максимального рабочего диаметра сварочного аппарата.

– Зажим для втулок под фланец предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.

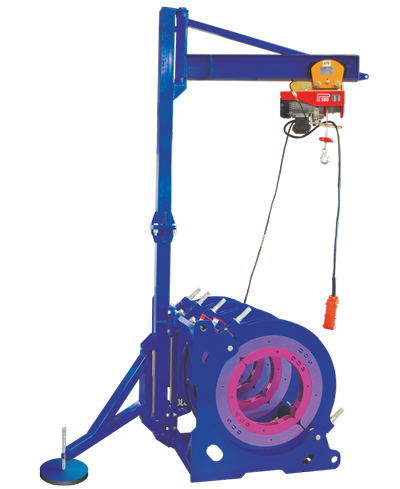

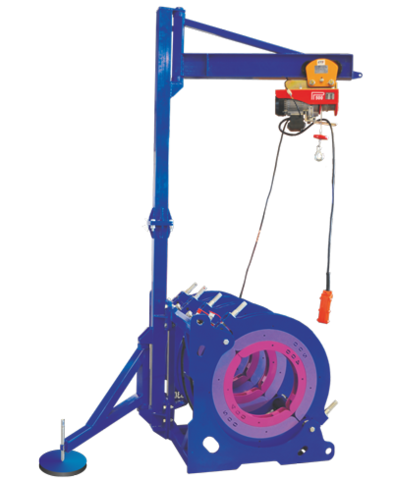

– Кран манипулятор предназначен для извлечения из зоны сварки торцевателя и нагревательного элемента.

– Опорные ролики предназначены для опоры и уменьшения пассивного сопротивления трубы.

– Прибор протоколирования с числовым программным управлением (CNC). Позволяет проводить сварку ПЭ труб в полуавтоматическом режиме. Предназначен для автоматического поддержания регистрации и сохранения параметров сварки (давления, температуры, временных интервалов этапов сварки), погодных и внешних условий (ограждения места сварки), адреса проводимых работ, исполнителя работ, наименование предприятия проводившего работы. Оборудован usb разъёмом для считывания отчетов сварочного процесса (более 1 000 000 отчетов) и аккумулятором для автономной работы (до 72 часов).

– Комплект ЗиП, гаечный ключ, отвертка.

Технические характеристики

ССПТ-800Э

Диаметр соединяемых труб

500 - 800

Центратор (ШхВхГ, мм / Вес, кг)

1470х1250х1155 / 538

Нагревательный элемент (ШхВхГ, мм / Вес, кг)

1026х1145х130 / 74

Нагревательный элемент (Напряжение / Мощность)

380 В / 10,7 кВт

Торцеватель (ШхВхГ, мм / Вес, кг)

939х1350х370 / 200

Торцеватель (Напряжение / Мощность)

380 В / 3 кВт

Маслостанция (ШхВхГ, мм / Вес, кг)

775х361х451 / 75

Маслостанция (Напряжение / Мощность / Давление)

380 В / 3 кВт / 0 - 160 Бар

Общий вес, кг

992

Общая потребляемая мощность, кВт

15,5



* Гарантия на производимое оборудование 1,5 года;

* Комплектация сварочной машины может быть изменена по договоренности и в интересах заказчика.

Комплектация



ССПТ-800Э

Центратор

х

Нагреватель

х

Торцеватель электрический

х

Опорный ролик

х

Маслостанция

х

Бокс

х

Кран-манипулятор

х

Вкладыши Ø 500, 560, 630, 710 мм

х



Дополнительно:

  • Зажим для втулок под фланец подробнее
  • Прибор протоколирования
Бренд Волжанин
Диаметры свариваемых труб до 800 мм
Материал Полиэтилен
Назначение трубопровода Водопровод, Газопровод (НАКС)
Тип соединения Стыковая сварка
Дополнительные возможности Блок протоколирования
Вариант исполнения с Гидравлическим приводом
