GW40 Станок для гибки арматуры с ЧПУ

Новинка

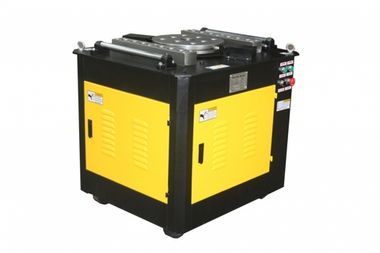

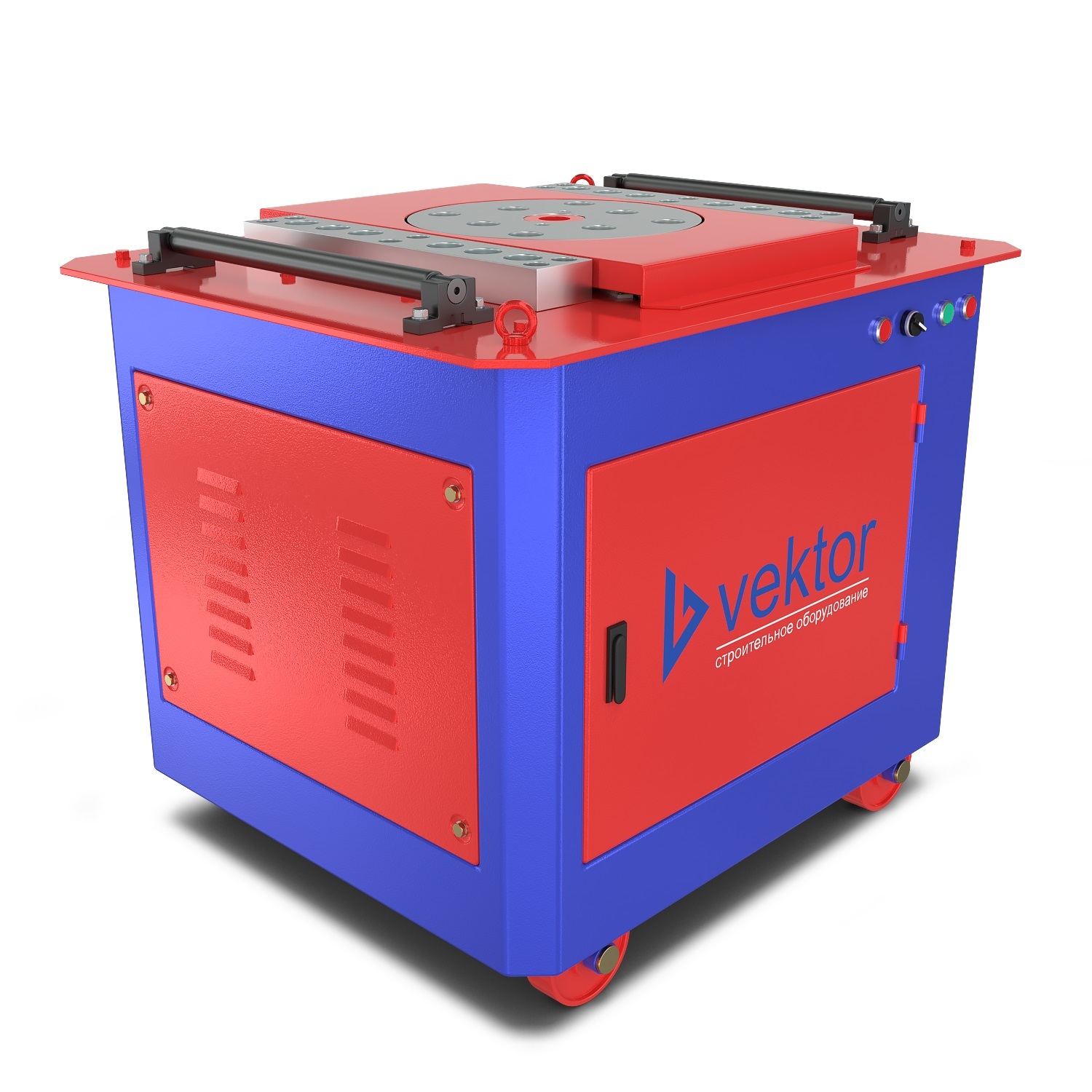

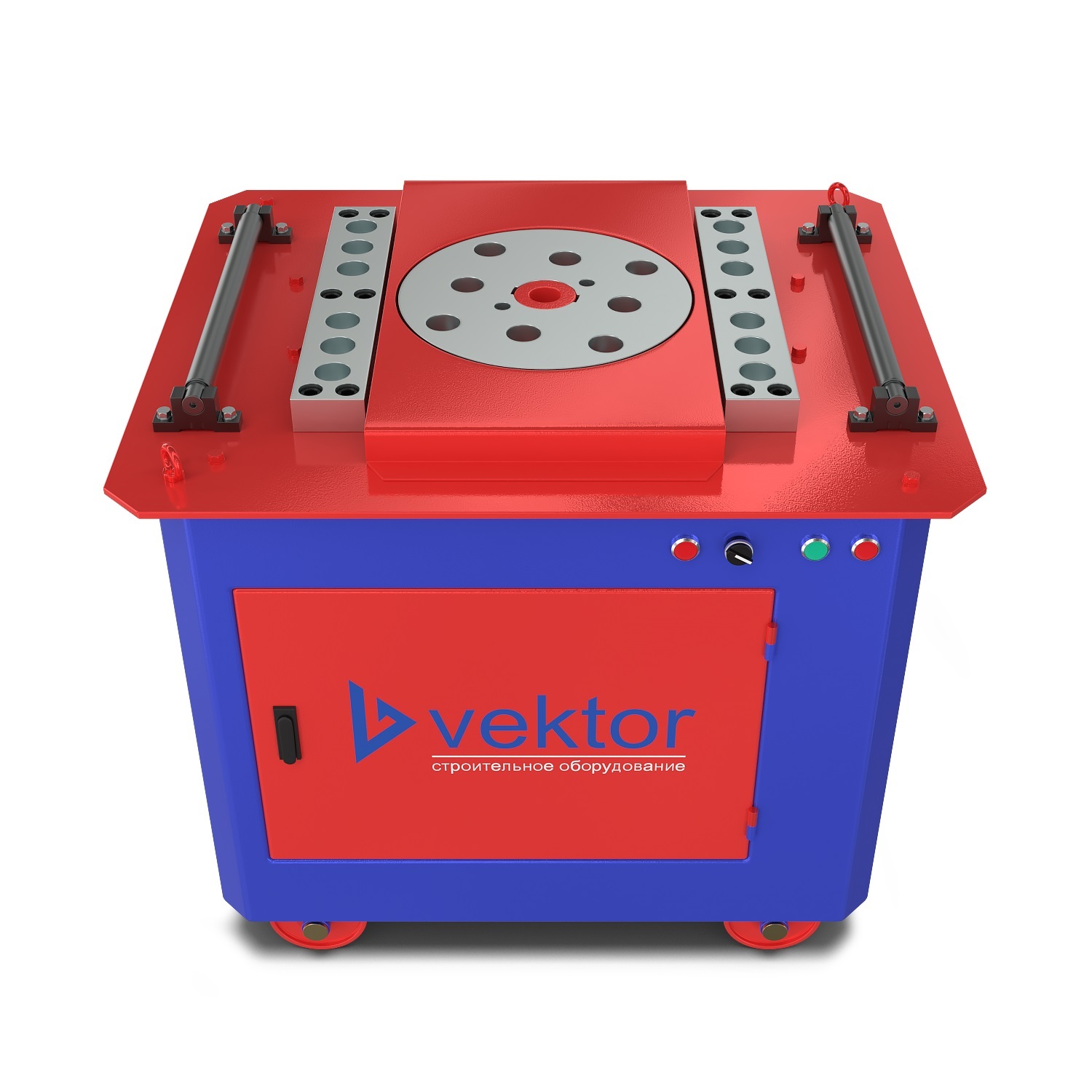

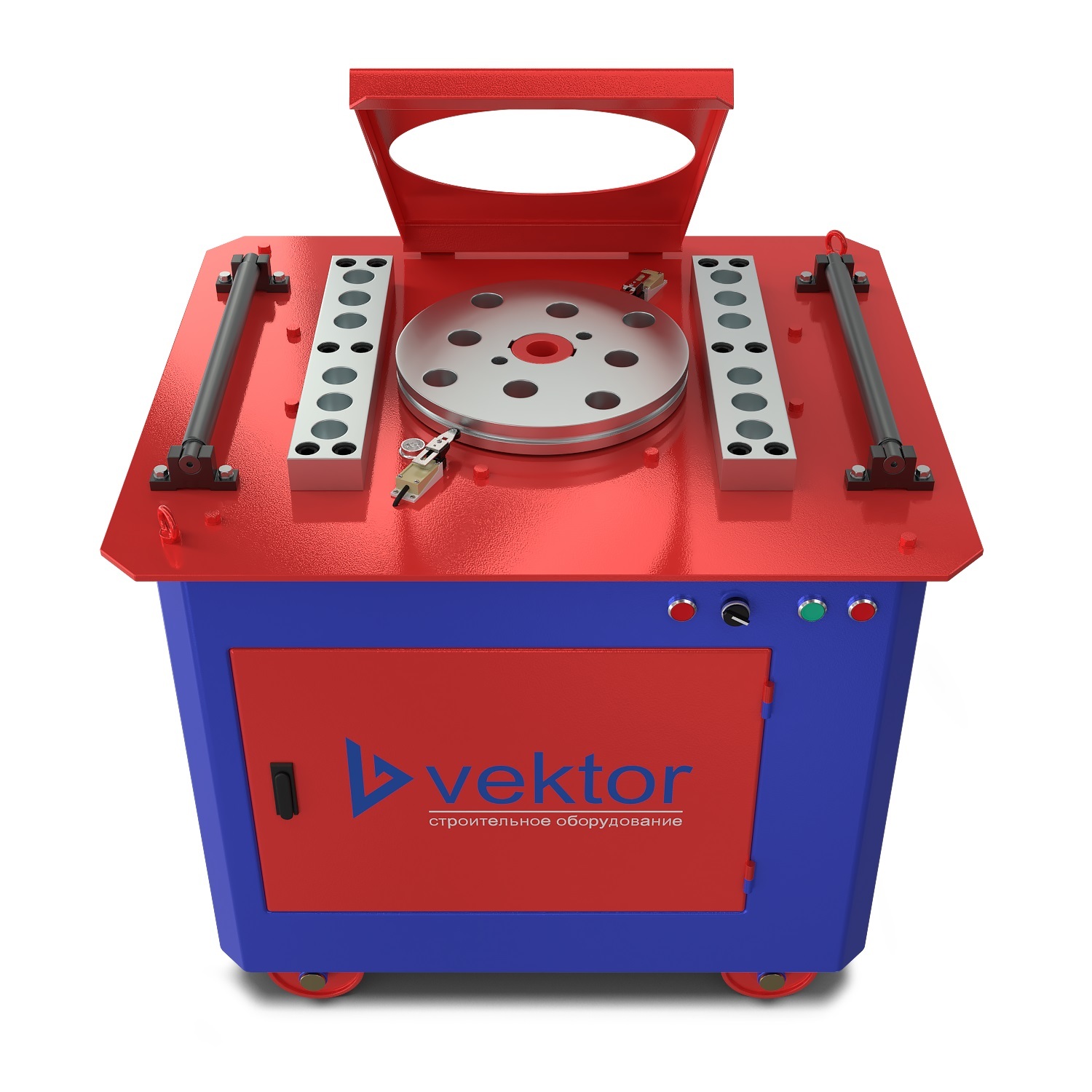

GW40 Станок для гибки арматуры с электронным блоком управления (ЧПУ)

с ЧПУ можно автоматически и точнее устанавливать угол гиба и произвольно изменять его без регулировки планшайбы
Мощность 3кВт (380В)
Макс. диам. изгибаемой арматуры 40 мм
Габариты 750х700х740 мм
Масса 272 кг с пневмопедалями
Гарантийный срок - 12 мес.

Станок данной модели производит загиб посредством вращения диска с механическим приводом. Управление станком осуществляется электрической системой автоматизации. Такая система позволяет выполнять все необходимые в строительстве углы загибания арматурной стали с максимальной точностью. Загибочный диск вращается в направлении по часовой и против часовой стрелки и работает как в автоматическом, так и в ручном режимах. Для выполнения нестандартных загибов можно использовать различные насадки и аппараты.

С помощью настройки ЧПУ можно автоматически и точнее устанавливать угол гиба и произвольно изменять его без регулировки планшайбы, самая простая и точная регулировка.
Одна педаль управляет пуском станка. Автоматический возврат планшайбы облегчает снятие изогнутого изделия.
Можно устанавливать углы гиба одной арматуры (для изгибов сложной формы, например, скобы и т.д.), количество изгибов изделий в партии, количество партий изделий, гибка в автоматическом режиме удобно для массового производства.
Функция корректировки угла гиба и разогрева масла.
Электродвигатель собственного производства, класс изоляции F.
Пальцы и ролики выполнены из высококачественной стали 20CrMоTi.
Возможность работы в ручном и автоматическом режимах.

Модель	Скорость вращения рабочего диска, об/мин	Мощность (при 380 В 50 Гц) кВт	Габариты, мм(ДхШхВ)	Вес нетто, кг	Класс арматуры ГОСТ 5781-82 и 10884-94
					A-\| (А240)			A-\|\|\| (А400)			А-500С			Ат 500
					Кол-во прутков при единовременной гибке, шт.
					1	2	3	1	2	3	1	2	3	1	2	3
					Максимально допустимый диаметр арматуры, мм.
GW40 с ЧПУ	8	3	950780780	275	40	22	14	32	20	12	28	18	10	32	20

Комплект поставки

Модели комплектуются ножной педалью, набором гибочных приспособлений, квадратной втулкой для упора, болтом М20 для регулировки упора, 2-мя штифтами, инструкцией.

Диаметр пальцев, мм	30 - 1 шт.	35 - 1 шт.	40 - 1 шт.	43 - 2 шт.
Диаметр роликов, мм	72 - 1 шт.	81 - 1 шт.	100 - 1 шт.

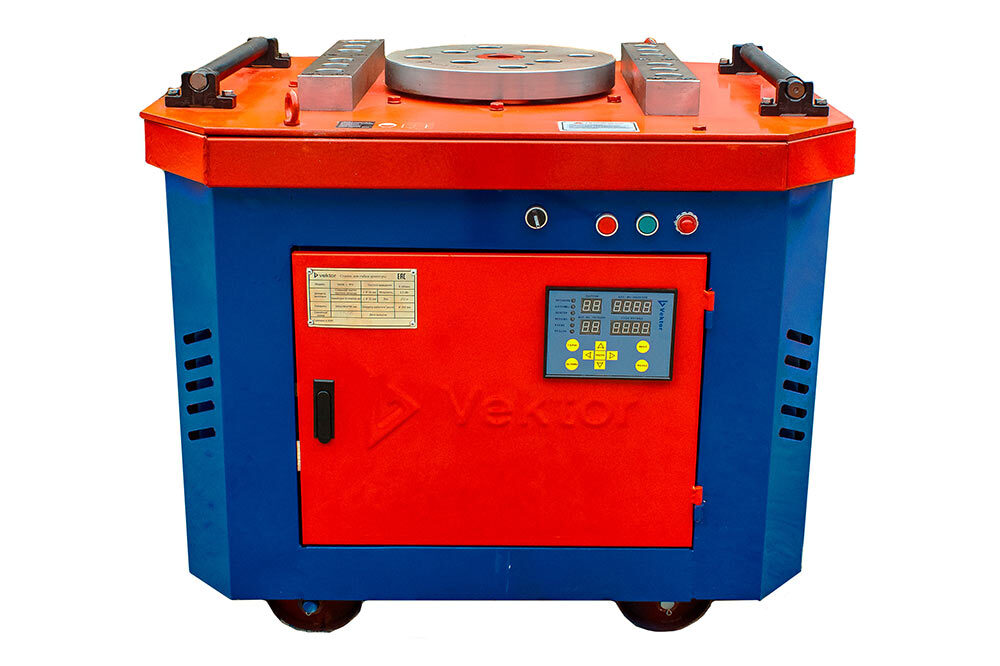

Пошаговая инструкция установки углов загиба на электронной панели станка GW40

Перед началом эксплуатации станка GW40 с доводчиком необходимо произвести калибровку - нажать кнопку НАСТРОЙКА и удерживать в течение 5 секунд до появления на табло значений в диапазоне от 2000 до 5000. Подождать 2 минуты.
Затем кнопками со стрелками ВВЕРХ/ВНИЗ задаём первый угол изгиба, например, 45º
Для того, чтобы задать второй угол необходимо нажать кнопку ВПРАВО. Затем кнопками ВВЕРХ/ВНИЗ задаём второй угол (90 °)

4. Если требуется задать третий угол, снова нажимаем кнопку ВПРАВО и кнопками ВВЕРХ/ВНИЗ задаём необходимый угол (135°)

5. После того как все углы установлены, нажмите кнопку ОК (подтвердить)

6. Затем каждым нажатием на педаль станок будет последовательно гнуть арматуру по заданным углам
