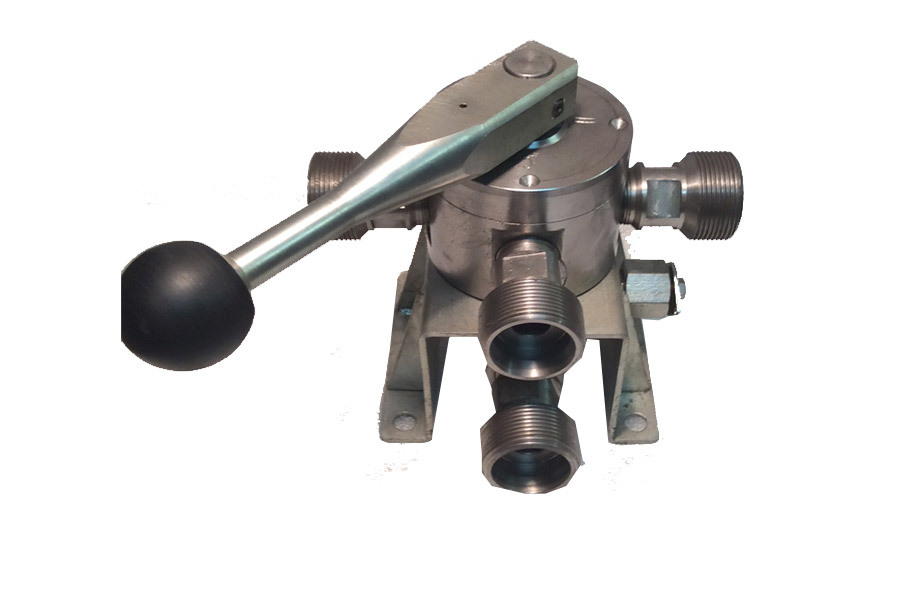

Четырехходовой кран высокого давления КПН-222.15

Четырехходовой кран высокого давления КПН-222.15

Выпускается в трех модификациях. Выполнен из нержавеющей стали. Все три модификации отличаются между собой только конструкцией штуцеров (Н-насадок; П-пистолет; С-слив). Остальные штуцеры на всех модификациях кранов одинаковые, это:

А) Штуцер – подача воды

Б) Штуцер – манометр

В) Штуцер – продувка

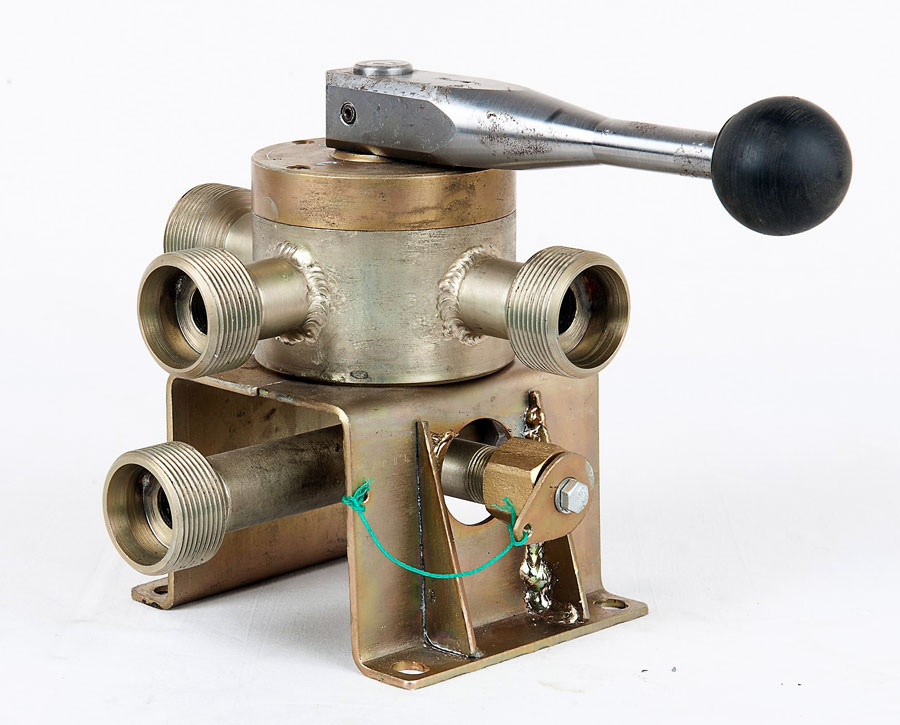

Кран имеет входной штуцер для подачи воды от насоса высокого давления и три выходных штуцера. Два из них высокого давления для подачи воды в барабан рукава каналопромывочного насадка и в рукав пистолета или водовоздушного эжектора, а третий для отвода воды в водяной бак (слив).

Характеристики крана:

• Диаметр проходного сечения - 15 мм
• Материал - нержавеющая сталь
• Резьба штуцера в зависимости от желания заказчика М39х2;42х2.
• Максимальное давление – 200 атмосфер (20 Мпа)
• Максимальный расход – 24 м3/час
• Усилие на рукоятке – до 50Н

Работа крана.

При эксплуатации кран не требует смазки, т.к. уплотнение распределителя крана осуществляется с помощью нержавеющей металлофторопластовой втулки. При переключениях крана между напорными штуцерами и сливным штуцером проходное сечение не перекрывается полностью, что предохраняет насос от перегрузки. Краном удобно пользоваться при работе каналопромывочного оборудования с реверсивными насадками. Быстрым поворотом рукоятки крана на 90° и обратно в насадке кратковременно сбрасывается и восстанавливается давление, что приводит к бесперебойному переключению режимов реверсивного насадка.

• Кран устанавливается на ровную поверхность либо горизонтально ровно положенную, либо вертикальную поверхность. Крепится на 4 болта М-10.

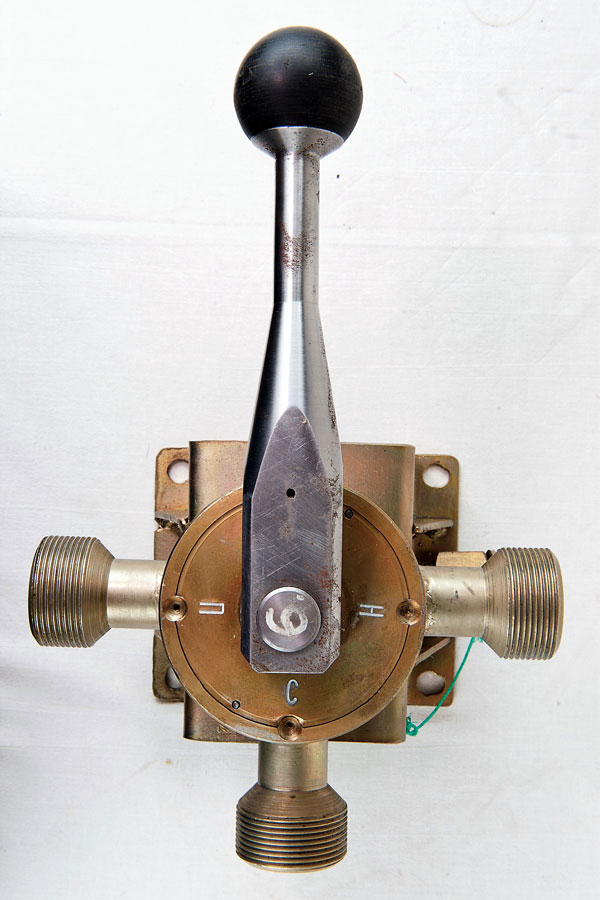

• На крышке крана нанесены буквы «Н»; «П»; «С»; «З». Штуцер «Н» выходит на рукав с насадком. «П» на рукав с пистолетом (причем переключать на положение «П» можно не полностью, а на половину мощности и при этом часть воды будет выходить на пистолет, а часть сливаться в бак, это не позволит разорвать рукав пистолета, если он меньше диаметром). Штуцер «С» - это слив в расходный бак (он используется как промежуточный между пистолетом и насадком). Положение «З» - закрыто. Это положение можно использовать только при выключенном двигателе и насосе. Никогда не устанавливайте рукоятку крана в положение «З» при работающем двигателе, это опасно! Это положение стояночное, будьте внимательны.
• На рукоятке стрелкой указано направление потока воды. Внимательно следите куда указывает стрелка.
• Кран имеет штуцер продувки, который закрыт пробкой и бронзовым золотником. Он используется в зимнее время, для продувки воды при минусовых температурах.
• В задней части крана, напротив штуцера «Подача воды» имеется штуцер под манометр. Отдельно можно заказать дополнительный штуцер, чтобы манометр установить на место продувочного штуцера

Меры предосторожности

Напоминаем, что кран должен использоваться только по назначению. Не включайте кран в положении «З» (закрыто) при включенном двигателе и насосе высокого давления, это разрушит кран или даст перегрузку на насос. Следите, чтобы вода, наступающая из емкости машины, была чистая, обязательно устанавливайте фильтр перед насосом высокого давления. Если в воде будет присутствовать абразив и грязь в виду песка, то внутренности крана быстро износятся и образуются большие протечки.
