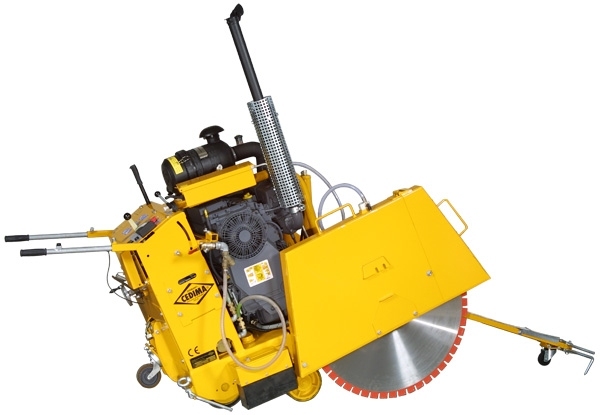

Нарезчик швов CF-3002 D

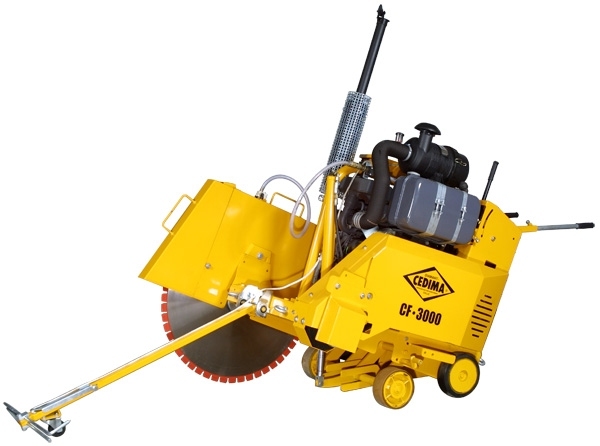

С помощью электро-гидравлически выдвигаемого опорного колеса (на швонарезчике CF-3000 стандарт - сзади) обеспечивается более легкая и простая, а также быстрая подготовка к работе и замена инструмента.

Привод вращения диска на нарезчике швов CF-3000 производится дизельным двигателем DEUTZ с гидравлическим сцеплением через отдельные клиновые ремни („свежий бетон“) или через комплект ремней „Powerband“ („стандарт“) к режущему валу.

Сцепление обеспечивает автоматическое оптимальное натяжение клиновых ремней, а также включение или отключение режущего вала. Двигатель швонарезчика CF-3000 легко запускается с помощью электростартера. Имеющий 2 ступени частоты вращения двигатель позволяет также подбирать частоту вращения режущего вала согласно смонтированного алмазного диска.

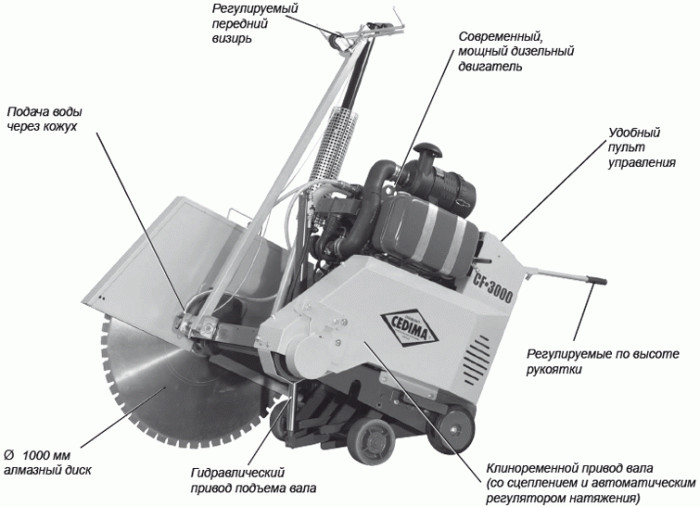

• Компактная конструкция
• Легкое маневрирование и управление с помощью электро-гидравлического опорного колеса (нет в комплектации „свежий бетон“)
• Высокопроизводительный, современный дизельный двигатель
• Незначительная затрата сил на управленияследовательно, более точная резка
• Двусторонняя установка диска (при замене)
• Включаемый и отключаемый клиноременной привод режущего вала (защита двигателя за счет амортизации и проскальзывающей муфты) с автоматическим натяжением клиновых ремней
• Гидростатическая (плавная) подача
• Балансировка давления резки с помощью регулируемой задней оси
• Настраиваемый указатель глубины резки
• Широко регулируемые (индивидуально) рукоятки, остающиеся на месте при выемке (по высоте) (CF-3000 стандарт)
• Регулируемые передний и задний визирь
• Электрогидравлический привод быстрой выемки режущего вала
• Ручная гидравлика для подъема режущего вала (без двигателя)
• Настраиваемая скорость подъема режущего вала

В значительной степени бесперебойное и плавное передвижение CF-3000 (подачу) обеспечивается гидростатическим приводом и механической коробкой с многодисковым сцеплением. Данный привод подачи обеспечивает бесступенчатое и очень тонкое регулирование скорости подачи (вперед и назад). Многодисковое сцепление также обеспечивает перемещение швонарезчика вручную без привода и одновременно служит при выключенном двигателе стояночным тормозом. Установка глубины резания (до 380 мм) производится электрогидравлическим агрегатом, управляемым кнопкой на пульте управления с очень чутким реагированием. При этом следить за текущей глубиной резания можно по (настраиваемому) указателю глубины резки на пульте управления. Оптимальная скорость заглубления и максимальная глубина опускания, предустановленные на заводе-изготовителе, могут регулироваться. Высокоточный режущий вал с креплением алмазного диска диаметром до 35 мм установлен на высокопроизводительных подшипниках. Ширина шейки крепления до 20 мм дает возможность установки нескольких дисков для резания широких швов. Режущий вал можно поднимать без двигателя, вручную, с помощью ручного насоса с клапаном. Подача воды для охлаждения алмазного диска производится по выбору из внешнего источника воды под давлением или от электрического самовсасывающего водяного насоса. Вода подается на алмазный диск через форсунки в устанавливаемом слева или справа кожухе диска. Этим гарантируется оптимальное охлаждение диска. Стандартные выдвижные рукоятки регулируются по росту оператора и вне зависимости от глубины резания находятся на одной (установленной) высоте. Рукоятки приспособления для свежего бетона на швонарезчике CF-3000 независимо друг от друга регулируются под рост оператора. Настраиваемый откидываемый передний визирь и установленный на корпусе машины регулируемый задний визирь дают возможность оператору производить резку точно по размеченной линии. Бесступенчато регулируемая маховиком задняя ось нарезчика швов CF-3000 обеспечивает балансировку давления при резке и гарантирует, таким образом, очень точный (прямолинейный) ход резки. Образующийся при резке шлам может собираться с помощью (дополнительного) откачивающего защитного кожуха (дополнительного) откачивающего приспособления. Откачивающее приспособление включается и выключается через электросцепление (на пульте управления).
