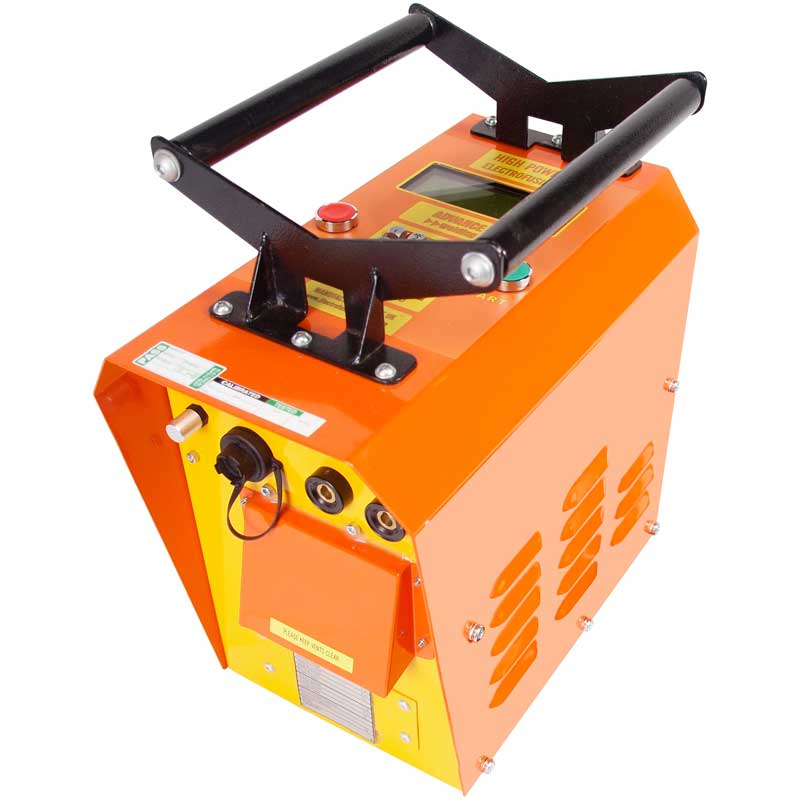

Электромуфтовый сварочный аппарат ATS HP для труб до 3500мм

Ввод напряжения и времени сварки:

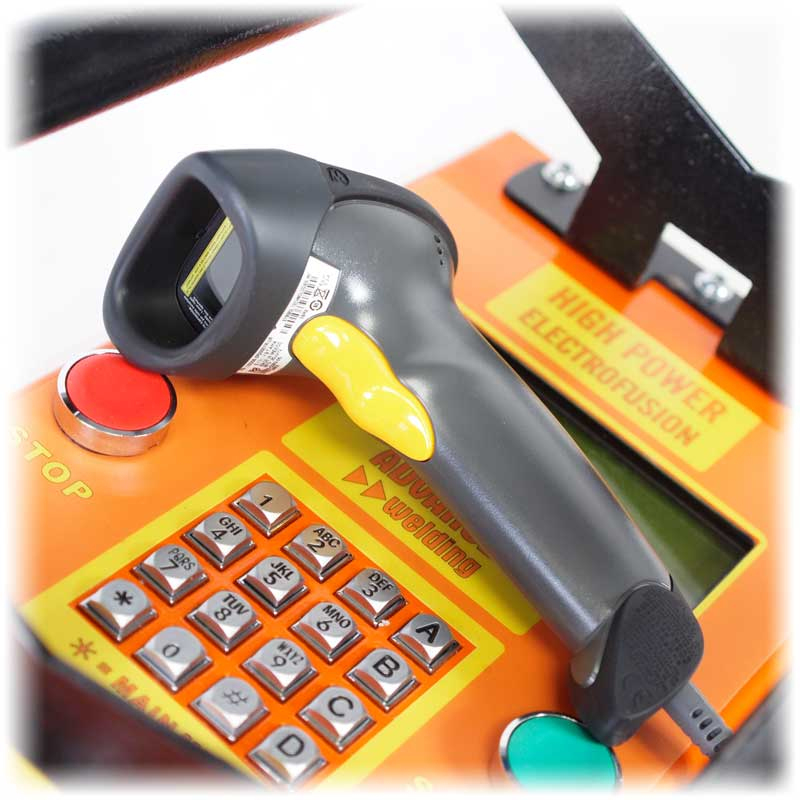

- Сканирование штрих-кода;
- Ручной ввод последовательности цифр штрих-кода;
- Ручной ввод напряжения и времени сварки.

Протоколирование сварочного процесса:
ATS HP имеет функцию протоколирования сварочного процесса. Внутренняя память – на 2048 протоколов. Выгрузка протоколов – с помощью USB-флешки, хранение в компьютере в виде базы данных с удобным поиском и просмотром перед распечаткой.
Аттестация НАКС – по запросу.

Мощность и рабочий диапазон:
Мощность аппарата значительно превышает требования гармонизированного ГОСТ Р ИСО 12176-2, сварочный ток – 150 А пиковый и 120 А длительный. Этого достаточно, чтобы формально гарантировать работоспособность аппарата ATS HP с фитингами любой формы и любого производителя в диапазоне Ø16÷800 мм. На практике аппарат ATS HP изначально разработан для сварки любого электрофузионного фитинга, серийно производимого в мире и предназначенного для сварки напряжением 8÷48 В.
Фирма ADVANCE постоянно сканирует мировой рынок ЭФ фитингов; если где-то в мире начнется серийное производство ЭФ фитингов, требующих более высокий сварочный ток, мощность аппаратов ATS HP будет увеличена.

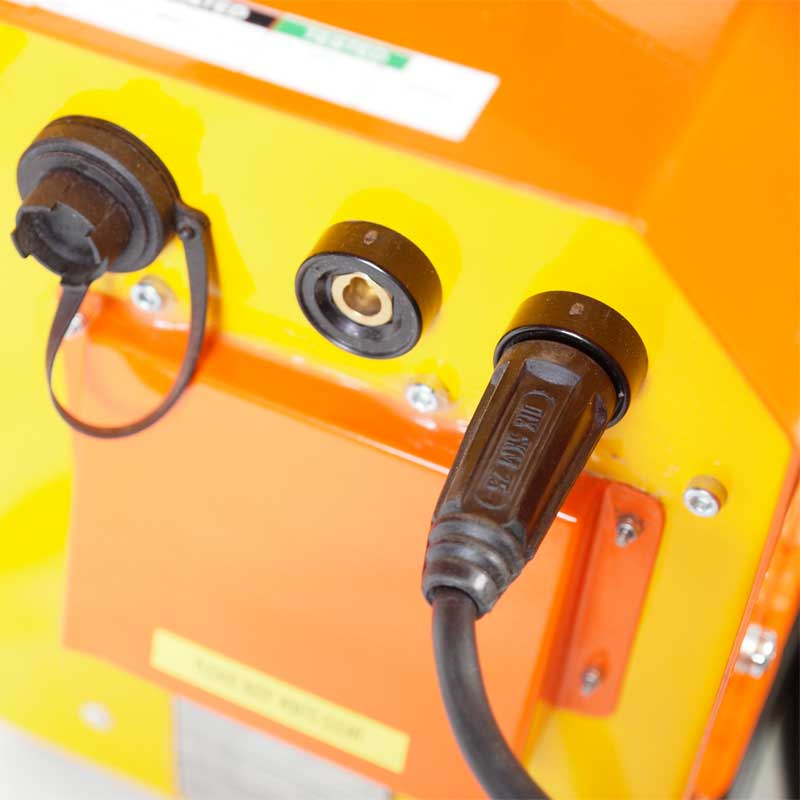

Органы управления и порты:
- 4-строчный ЖК-дисплей с 20-ю символами в строке, с задней подсветкой. Меню русифицировано. Дисплей отображает параметры сети питания, окружающую температуру, внутреннее сопротивление фитинга, сварочное напряжение и ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также (если введено) общее время остывания и его обратный отсчет.
- Влагозащищенная металлическая буквенно-цифровая клавиатура и функциональные кнопки.
- Порт USB для обновления программного обеспечения.

Условия эксплуатации и безопасность:
- Жесткий стальной корпус с порошковой окраской защищает от ударов.
- Влагозащита IP 65.
- Контакт заземления в шнуре питания.

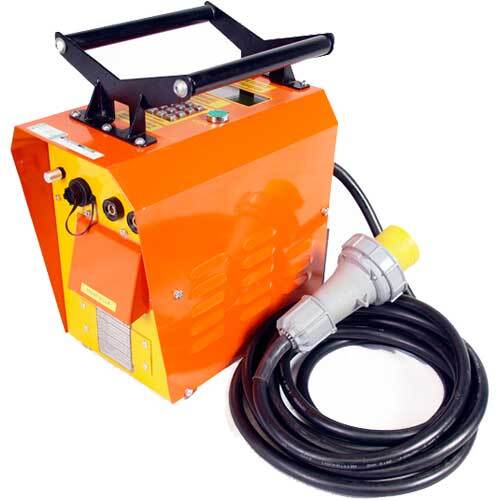

- Шнур питания длиной 10 м позволяет использовать аппарат на большом расстоянии от генератора без удлинителей.

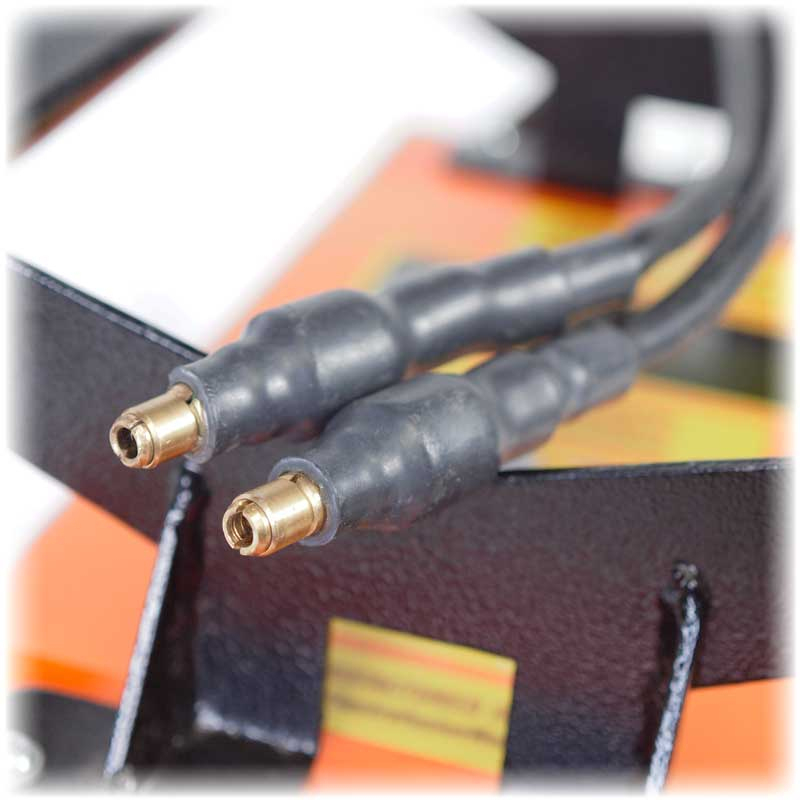

- Сварочные провода длиной 3 м (стандарт) или 5 м (опция) позволяют держать аппарат снаружи траншеи.
- Яркая раскраска для снижения вероятности наезда строительной техникой.
- Низкая чувствительность к отклонению параметров сети питания: напряжение 184÷276 В, частота 40÷60 Гц.
- Нижний предел температуры эксплуатации (включая работоспособность ЖК-дисплея) -15°C.
- Верхний предел температуры эксплуатации +50°C, даже под палящим солнцем.

Качество сварки:
Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппарат ATS HP выполняет самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:
- Сварочное напряжение в пределах ±1,25% от номинала.
- Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.

Если дисплей написал, что сварка закончена, можно быть уверенным, что сварочный процесс прошел при требуемом напряжении (без просадок от недостатка мощности аппарата), фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.

Таким образом фактическое качество сварки аппаратом ATS HP зависит только:
- От качества труб и фитинга; хозяин аппарата может активировать считывание кода отслеживания (traceability);
- От качества выполнения подготовительных работ оператором; хозяин аппарата может активировать обязательное считывание паспорта сварщика. Стандартное программное обеспечение распознает паспорт сварщика по стандарту Frialen и по собственному стандарту ADVANCE Welding; возможно программирование с распознаванием паспортов по ISO 12176-3.
